SC92F7545

工作电压:      2.4V~5.5V

工作温度:      -40 ~ 85

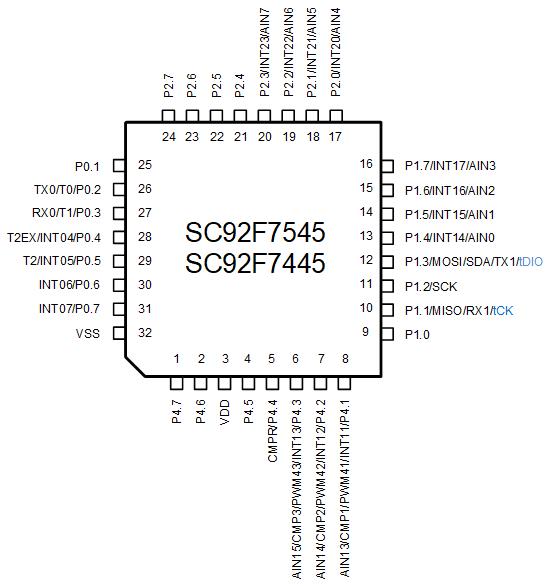

封装:      LQFP32

内核:      超快速的单字节指令 1T 8051

Flash ROM:32KBMOVC禁止寻址0000H~00FFH256B


IAP:       code option0K0.5K1K32KB

EEPROM128 Byte,无需擦除,10万次写入,10年以上保存寿命

SRAM:内部256Byte,外部1792BytePWM RAM 6Byte


系统时钟内建高频 16MHz 振荡器

lIC工作的系统时钟,可通过编程器选择设定为16MHz8MHz4MHz1.33MHz,可实现工作中调整

l频率误差跨越 (4.0V~5.5V)  (-20 ~ 85应用环境不超过 ±1%


内建低频 128kHz LRC 振荡器

l可作为BTWDT的时钟源并唤醒STOP

l频率误差跨越 (4.0V ~ 5.5V)  (-20 ~ 85应用环境经过寄存器修正后频率误差不超过 ±4%


低电压复位(LVR:

l复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V

l缺省值为用户烧写Code Option所选值


Flash烧写和仿真:

l2线JTAG烧写和仿真接口


中断(INT:

lTimer0, Timer1, Timer2, INT0~2, ADCPWMUARTSSIBase TimerCMP12个中断源

l外部中断有3个中断向量,共16个中断口,全部可设上升沿、下降沿、双沿中断

l两级中断优先级可设


数字外围:

l最大30个双向可独立控制的 I/O口,可独立设定上拉电阻

l全部IO具有大灌电流驱动能力(50mA

l11WDT,可选时钟分频比

l3个标准 80C51 定时器Timer0Timer1Timer2

l最多3路共用周期、单独可调占空比的12PWM

l1个独立UART通信口

l1UART/SPI/IIC三选一SSI通信口


模拟外围:

l1212±2LSB ADC

n内建基准的 2.4V 参考电压

nADC的参考电压有2种选择分别是 VDD以及内部2.4V

n内部一路ADC可直接测量VDD电压

n可设ADC转换完成中断

l1个模拟比较器

n三路输入一路参考电压输入

n比较电压16级可选(VDD分压)


省电模式:

lIDLE Mode,可由任何中断唤醒

lSTOP Mode,可由 INT0~2BT唤醒
