SC92F7321

工作电压 2.4V~5.5V

工作温度  -40 ~ 85

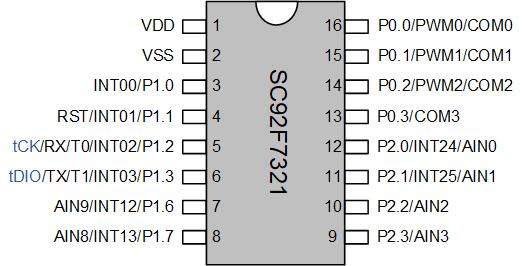

封装SOP16

内核:   高速1T 8051

Flash ROM 8KB Flash ROMMOVC禁止寻址0000H~00FFH)可重复写入1万次;

IAPcode option0K0.5K1K8K

EEPROM:独立的128Byte,可重复写入10万次,10年以上保存寿命

SRAM内部256Byte,外部256Byte

系统时钟:内建高频 24MHz 振荡器

l   IC工作的系统时钟,可通过编程器选择设定为24/12/6/2MHz

l   频率误差: 跨越 (4.0V~5.5V)  (-20 ~ 85应用环境不超过 ±1%

l   内置晶体振荡器电路,可外接32kHz振荡器,作为Base Timer 时钟源可唤醒STOP


内建低频 128kHz LRC 振荡器

l   可作为BaseTimer的时钟源并唤醒STOP

l   频率误差: 跨越 (4.0V ~ 5.5V)  (-20 ~ 85),频率误差不超过 ±4%


内建2kHz 振荡器

l  用作WDTCLK Source


低电压复位(LVR):

l  复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V

l  缺省值为用户烧写Code Option所选值


Flash烧写和仿真:

l  2线JTAG烧写和仿真接口


中断(INT

l  Timer0, Timer1, Timer2, INT0~2, ADCPWMUARTBase Timer10个中断源

l  外部中断有3个中断向量,共8个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设


数字外围:

l  14个双向可独立控制的 I/O口,可独立设定上拉电阻

l  P0P2口源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(70mA

l  11WDT,可选时钟分频比

l  3个标准 80C51 定时器Timer0Timer1Timer2

l  3路共用周期、单独可调占空比的 8+2PWM

l  4IO可作为1/2 BIASLCD COM输出

l  1个独立UART通信口


模拟外围:

l   712±2LSB ADC

n  内建基准的 2.4V 参考电压

n  ADC的参考电压有2种选择分别是 VDD以及内部2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断


省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,电流<1uA可由 INT0~2BaseTimer唤醒
