92F系列触控MCU

SC92F系列触控MCU是超值型的1T 8051内核工业级Flash微控制器,指令系统完全兼容传统8051产品系列。

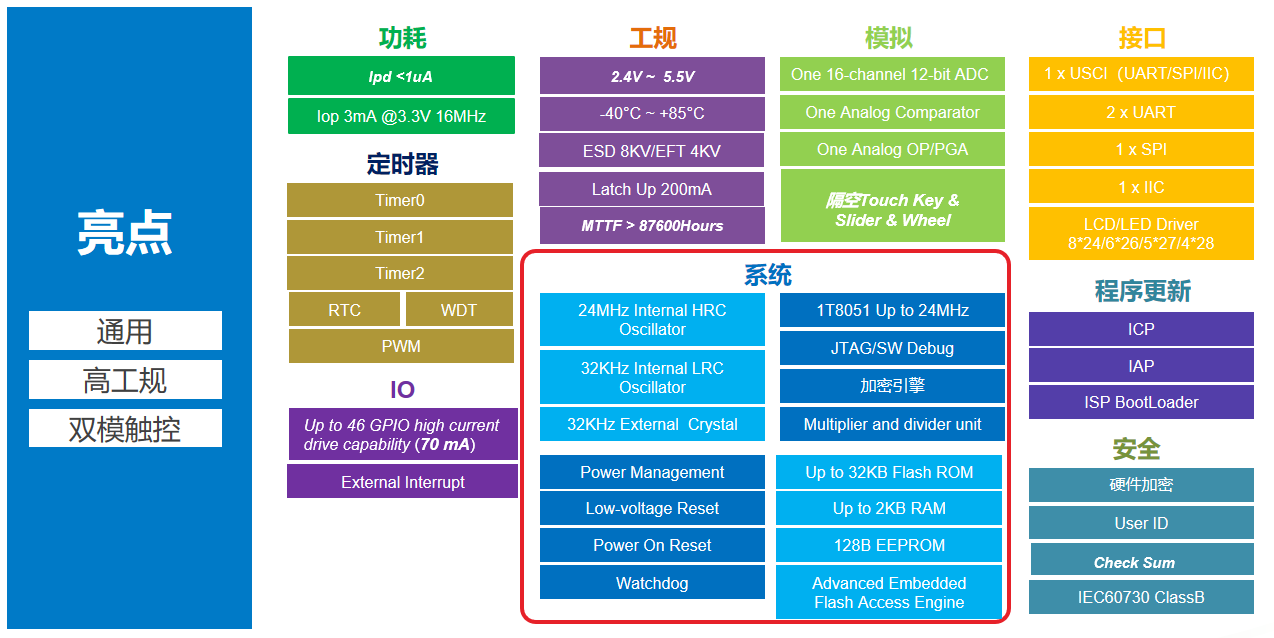

此系列集成有4~32KB Flash ROM、最多2KB SRAM、独立的EEPROM、、最多46个GP I/O、16个IO可外部中断、3个16位定时器、17路12位高精度ADC、1个模拟比较器、8路12位PWM、IO驱动分级控制(LED segment口)、1个16 ×16位硬件乘除法器、内部±1%高精度高频16/8/4/1.33MHz振荡器和±4%精度低频128K振荡器、可外接晶体振荡器、UART等通讯接口等资源。为提高可靠性及简化客户电路,此系列内部也集成有4级可选电压LVR、2.4V基准ADC参考电压、低耗电WDT等高可靠电路。
    此系列内置有最多31路双模高灵敏度隔空电容触控电路,可以实现隔空触摸、弹簧触摸、铜箔触摸以及其他的触摸衍生应用,全系列产品均可轻松通过10V 动态CS测试。赛元提供高灵活度的开发软件库以及自动化的调试软件支持,低开发难度和智能化开发。
    此系列具有非常优异的抗干扰性能,非常适合应用于各种物联网控制、大小智能家电和智能家居、充电器、电源、航模、对讲机、无线通讯、游戏机等工业控制和消费应用领域。

资料下载

加入比较

查看产品对照表(0)

export

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(1万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
1%IRC MHz TK个数
(Max)
UART SSI
(UART/SPI/IIC)
ADC PWM LCD/LED Driver Touch Key应用类型 Touch Key性能

显示33条,共33条

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(1万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
1%IRC MHz TK个数
(Max)
UART SSI
(UART/SPI/IIC)
ADC PWM LCD/LED Driver Touch Key应用类型 Touch Key性能
  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(1万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
1%IRC MHz TK个数
(Max)
UART SSI
(UART/SPI/IIC)
ADC PWM LCD/LED Driver Touch Key应用类型 Touch Key性能
SC92F8370 SOP8 8K 384 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 5 - 1 - 8bit*1ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8371 SOP16 8K 384 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 12 - 1 - 8bit*2ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8372 SOP20/TSSOP20 8K 384 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 16 - 1 - 8bit*4ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8361B SOP16 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 13 1 1 12bit*6ch 10bit*4ch(可互补) 2COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8362B SOP20/TSSOP20 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 17 1 1 12bit*7ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8363B SOP28/TSSOP28 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 23 1 1 12bit*11ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8461B SOP16 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 13 1 1 12bit*6ch 10bit*4ch(可互补) 2COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8462B SOP20/TSSOP20 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 17 1 1 12bit*7ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8463B SOP20/TSSOP20/QFN20 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 23 1 1 12bit*11ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8445B LQFP32 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 22 1 1 12bit*12ch 12bit*3ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8446B LQFP44 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8447B LQFP48 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8542 SOP20/TSSOP20 32K 2K 0/0.5/1/32K - 128B 2.4~5.5V 16/8/4/1.33 13 1 1 12bit*9ch 12bit*4ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8543 SOP28/TSSOP28 32K 2K 0/0.5/1/32K - 128B 2.4~5.5V 16/8/4/1.33 22 1 1 12bit*12ch 12bit*3ch 4*19/8*15 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8545 LQFP32 32K 2K 0/0.5/1/32K - 128B 2.4~5.5V 16/8/4/1.33 22 1 1 12bit*12ch 12bit*3ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8546 LQFP44 32K 2K 0/0.5/1/32K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8547 LQFP48 32K 2K 0/0.5/1/32K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8481 SOP16 16K 2K 0/1/2/16K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 13 1 1 12bit*6ch 10bit*4ch(可互补) 2COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8482 SOP20/TSSOP20 16K 2K 0/1/2/16K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 17 1 1 12bit*7ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8483 SOP28/TSSOP28 16K 2K 0/1/2/16K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 23 1 1 12bit*11ch 10bit*6ch(可互补) 5COM 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8593 SOP28/TSSOP28 32K 1K 0/1/2/32K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 22 1 1 12bit*12ch 12bit*3ch 4*19/8*15 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8595 LQFP32 32K 2K 0/1/2/32K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 22 1 1 12bit*12ch 12bit*3ch - 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8596 LQFP44 32K 2K 0/1/2/32K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F8597 LQFP48 32K 2K 0/1/2/32K 内置0/1/2/4K 1KB 2.0~5.5V 32/16/8/2.66 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 10V动态CS/EFT 4KV
SC92F83A1 SOP16 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 13 1 1 12bit*6ch 10bit*4ch(可互补) 2COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F83A2 SOP20/TSSOP20 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 17 1 1 12bit*7ch 10bit*6ch(可互补) 5COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F83A3 SOP28/TSSOP28 8K 1K 0/0.5/1/8K - 128B 2.4~5.5V 12/6/2 23 1 1 12bit*11ch 10bit*6ch(可互补) 5COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A1 SOP16 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 13 1 1 12bit*6ch 10bit*4ch(可互补) 2COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A2 SOP20/TSSOP20 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 17 1 1 12bit*7ch 10bit*6ch(可互补) 5COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A3 SOP28/TSSOP28/QFN28 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 12/6/2 23 1 1 12bit*11ch 10bit*6ch(可互补) 5COM 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A5 LQFP32 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 22 1 1 12bit*12ch 12bit*3ch - 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A6 LQFP44 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
SC92F84A7 LQFP48 16K 1K 0/0.5/1/16K - 128B 2.4~5.5V 16/8/4/1.33 31 1 1 12bit*17ch 12bit*8ch 8*24/6*26/5*27/4*28 弹簧/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 3V动态CS /10V静态CS/EFT 4KV
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
规格书 V0.6 中文 PDF 1.34MB 2021-10-28 下载
规格书 V0.7 中文 PDF 1.71MB 2021-10-28 下载
spec V0.1 English PDF 1.71MB 2021-10-28 下载
规格书 V0.8 中文 PDF 1.71MB 2021-11-05 下载
spec V0.1 English PDF 1.71MB 2021-11-05 下载
规格书 V0.1 中文 PDF 2.29MB 2021-11-05 下载
规格书 V0.4 中文 PDF 2MB 2022-02-09 下载
规格书 V0.5 中文 PDF 2.32MB 2022-02-09 下载
spec V0.1 English PDF 2.32MB 2022-02-09 下载
规格书 V0.2 中文 PDF 2.53MB 2022-03-24 下载
规格书 V0.1 中文 PDF 2.51MB 2022-02-09 下载
规格书 V0.2 中文 PDF 1.71MB 2022-02-09 下载
规格书 V0.2 中文 PDF 1.7MB 2021-10-28 下载
规格书 V0.1 中文 rar 1.73MB 2022-02-18 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了赛元触控按键MCU PCB设计要点 V1.7 中文 PDF 1.47MB 2022-02-08 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了92系列产品使用要点 V1.8 中文 PDF 1.51MB 2022-02-08 下载
介绍了92_93系列TouchKey MCU产品使用要点 V1.6 中文 PDF 2.49MB 2022-02-08 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
产品选型手册 V1.0 中文 PDF 28.32MB 2021-10-28 下载
selection guide V1.0 English PDF 28.32MB 2021-10-28 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
rar 55.22KB 2022-05-10 下载
rar 84.67KB 2022-05-10 下载
rar 85.08KB 2022-05-10 下载
91.18KB 2022-05-10 下载
rar 84.5KB 2022-05-10 下载
rar 91.93KB 2022-05-10 下载
rar 166.07KB 2022-05-10 下载
rar 126.28KB 2022-05-10 下载
rar 85.28KB 2022-05-10 下载
rar 87.31KB 2022-05-10 下载
rar 91.36KB 2022-05-10 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
LB101x弹簧/隔空/铜箔/胶圈触控按键评估板使用介绍 V0.1 中文 PDF 515.63KB 2022-01-17 下载
LB101X弹簧/隔空/铜箔/胶圈触控按键评估板配套资料 中文 rar 40.83MB 2022-02-18 下载
SDK101X全功能学习评估板配套资料 中文 rar 36.06MB 2022-02-18 下载
SDK101X全功能学习评估板使用介绍 V1.0 中文 PDF 2.59MB 2022-01-05 下载
LB1213滑轮滑条评估开发板使用说明 V1.0 中文 PDF 154.73KB 2022-01-17 下载
LB1213滑轮滑条评估板配套资料 中文 rar 2.16MB 2022-02-18 下载
全选
