智能调光开关
应用介绍：
智能调光开关广泛应用家居照明中，通过按键、红外遥控或手机，即可以控制灯的开关、光照强弱，色温等，还可以根据用户习惯，设定不同的场景模式。

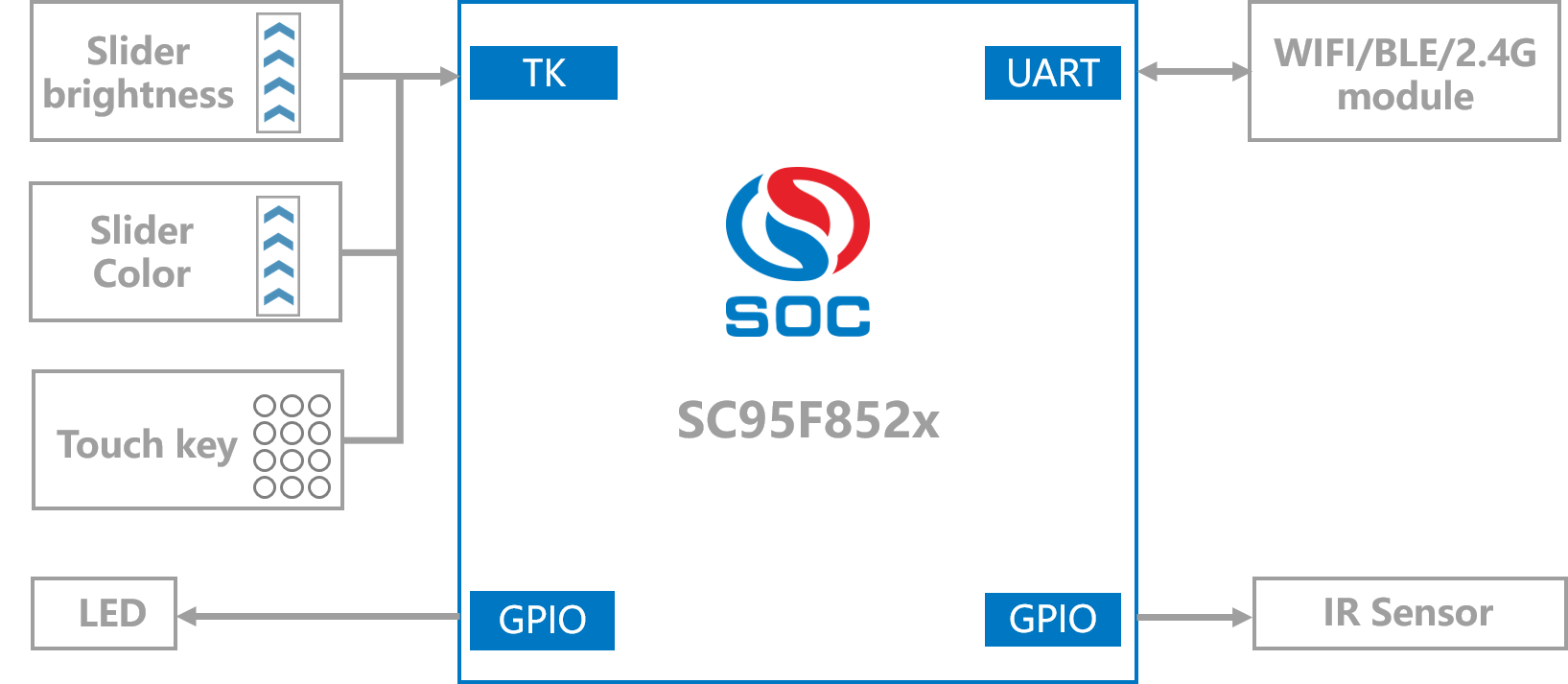

赛元智能调光方案基于高性能8bit MCU，SC95F852x系列，最多23个TK电路，仅需2个TK电路即可实现滑条（Slider）控制功能，平滑控制灯光的亮度，色温；大灌流IO可以驱动红外传感，实现红外遥控；最多4组UART，支持通信模组连接，实现远程控制。
同时，赛元易码魔盒已嵌入智能调光开关应用模板，无需代码即可快速完成产品开发。
方案特色：
Ø支持按键/滑条/滑轮多按键类型
Ø高灵敏、高可靠触控，可过10V动态CS
Ø丰富接口，可以连接通信模组，传感器
Ø支持OTA升级
Ø全部I/O口源驱动能力分四级控制，全部I/O具有大灌电流驱动能力（50mA）
Ø低代码/零代码开发，易码魔盒已嵌入智能调光开关应用模板，可快速完成产品开发
产品特点：
Ø32K ROM，4K RAM
Ø工规特性，宽电压2.0-5.5V，宽温度-40~105℃
Ø强抗干扰能力，ESD 6KV， EFT4KV
Ø最多23路双模触控电路，可过10V动态CS
Ø1组独立UART，最多3组USCI（UART/SPI/IIC）
Ø内嵌1K Bootloader，支持OTA升级
Ø全部I/O口源驱动能力分四级控制，全部I/O具有大灌电流驱动能力（50mA）
适用型号：
ØSC95F861XB/SC95F852X/SC92F846XB
适用型号
加入比较
查看产品对照表(0)
export
| P/N | PKG Type |
ROM (Byte) |
RAM (Byte) |
EEPROM (10万次) |
BootLoader |
Voltage (V) |
TK个数 (Max) |
ADC |
PWM (死区互补) |
PWM |
UART |
USCI (UART/SPI/IIC) |
SSI (UART/SPI/IIC) |
LCD/LED Driver |
Touch Key应用类型 |
Touch Key性能 |
|
| SC95F8523 | SOP28/TSSOP28 | 32K | 4K | 1KB | 内置1K | 2.0~5.5V | 23 | 12bit*11ch | 16bit*8ch | - | 1 | 3 | - | - | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 6KV | |
| SC95F8616B | LQFP44 | 64K | 8K | 6KB | 内置0/1/2/4K | 2.0~5.5V | 31 | 12bit*17ch | 16bit*12ch | - | 1 | 5 | - | 8*24/6*26/5*27/4*28 | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 6KV | |
| SC92F8463B | SOP28/TSSOP28 | 16K | 1K | 128B | - | 2.4~5.5V | 23 | 12bit*11ch | - | 10bit*6ch(可互补) | 1 | - | 1 | 5COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV |
