智能墙壁开关
应用介绍
随着科技进步，越来越多的智能化产品出现在我们的身边，使得我们可以对生活中能源进行监控以及进行云端策略推送等多种的增值服务场景。智能墙壁开关随着智能移动终端的普及，逐渐成为墙壁开关的首选，在保留遥控开关的基础上，也拓展出和智能家居联动的使用场景。在人机交互上，由传统的机械按键演化到触摸按键，滑轮滑条控制，甚至出现了接近感应操作设备的场景逻辑。
方案特色
Ø高灵活度的触摸应用方案，按键、滑轮、滑条三合一，多种组合方式丰富多样的交互界面
Ø可实现远距离的控制操作，接近感应距离10cm-30cm；
Ø可电池供电，低功耗运行，便携方便适用；
Ø资源丰富，芯片集成多种接口，可满足互联互通的应用场景；
产品特点

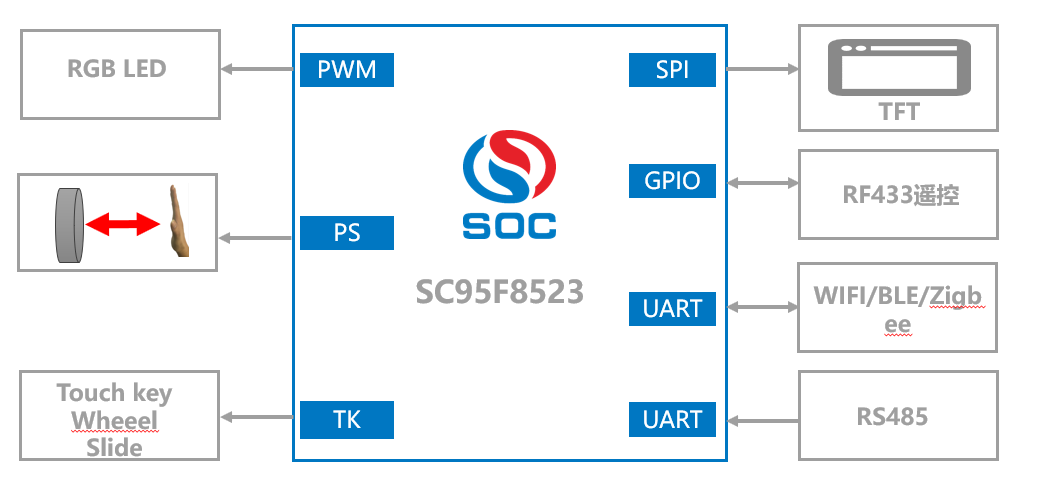

SC95F8523 超高速8051
Ø32MHz主频；32K ROM 4K RAM Ø8个 16Bit PWM；
Ø11 个 12Bit SAR ADC；
Ø23个触摸通道 ；
Ø1个UART、3个USCI（SPI\IIC\UART）；
Ø硬件乘除法器,硬件CRC ；
Ø支持OTA升级；
Ø工作电压：2.0V ~ 5.5V；
适用型号：
ØSC95F852X/SC92F848X/SC92F846XB/SC95FS52X
适用型号
加入比较
查看产品对照表(0)
export
| P/N | PKG Type |
ROM (Byte) |
BootLoader |
RAM (Byte) |
Voltage (V) |
TK个数 (Max) |
ADC |
PWM (死区互补) |
PWM |
UART |
USCI (UART/SPI/IIC) |
SSI (UART/SPI/IIC) |
LCD/LED Driver |
Touch Key应用类型 |
Touch Key性能 |
|
| SC95F8521 | SOP16 | 32K | 内置1K | 4K | 2.0~5.5V | 13 | 12bit*6ch | 16bit*5ch | - | 1 | 2 | - | - | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 4KV | |
| SC95F8522 | SOP20/TSSOP20 | 32K | 内置1K | 4K | 2.0~5.5V | 17 | 12bit*7ch | 16bit*8ch | - | 1 | 3 | - | - | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 4KV | |
| SC95F8523 | SOP28/TSSOP28 | 32K | 内置1K | 4K | 2.0~5.5V | 23 | 12bit*11ch | 16bit*8ch | - | 1 | 3 | - | - | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 4KV | |
| SC92F8481 | SOP16 | 16K | 内置0/1/2/4K | 2K | 2.0~5.5V | 13 | 12bit*6ch | - | 10bit*4ch(可互补) | 1 | - | 1 | 2COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8482 | SOP20/TSSOP20 | 16K | 内置0/1/2/4K | 2K | 2.0~5.5V | 17 | 12bit*7ch | - | 10bit*6ch(可互补) | 1 | - | 1 | 5COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8483 | SOP28/TSSOP28 | 16K | 内置0/1/2/4K | 2K | 2.0~5.5V | 23 | 12bit*11ch | - | 10bit*6ch(可互补) | 1 | - | 1 | 5COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8461B | SOP16 | 16K | - | 1K | 2.4~5.5V | 13 | 12bit*6ch | - | 10bit*4ch(可互补) | 1 | - | 1 | 2COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8462B | SOP20/TSSOP20 | 16K | - | 1K | 2.4~5.5V | 17 | 12bit*7ch | - | 10bit*6ch(可互补) | 1 | - | 1 | 5COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8463B | SOP28/TSSOP28 | 16K | - | 1K | 2.4~5.5V | 23 | 12bit*11ch | - | 10bit*6ch(可互补) | 1 | - | 1 | 5COM | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV |
