应用
智能按摩椅
应用介绍：
随着人们生活水平的不断提高，加上科技的不断进步，电动按摩椅以其便利性、舒适性越来越受到欢迎，如今在各种商场、电影院、酒店、饭店等各大场所随处都有共享按摩椅供人们放松享受，通过简单的手机扫码就可以享受短暂的身体和精神的放松。
方案特色：
Ø高集成度，主控+触摸+显示三合一方案
Ø高性能高灵敏度触控，最多支持31路Touchkey，可通过10V 动态CS
Ø触控功能支持滑轮滑条，产品设计功能多样，外观大气
Ø多路PWM功能，可实现多个电机的实时控制
Ø接口丰富，可以接多种无线模组或外设
Ø资源丰富，支持OTA升级；
产品特点：
ØROM：128K/64K/32K
Ø最多31路高灵敏度触控按键，可过10V动态CS
Ø触控支持滑轮滑条功能
Ø1组独立UART，最多6组USCI（UART/SPI/IIC）
Ø内嵌4K Bootloader，支持OTA升级
ØPWM：16bit/14ch；12bit/8ch
ØLCD/LED驱动：8*28/6*26/5*27/4*28
适用型号：
ØSC95F876X/SC95F861XB/SC92F844XB
ØSC92F742X/SC92F732X

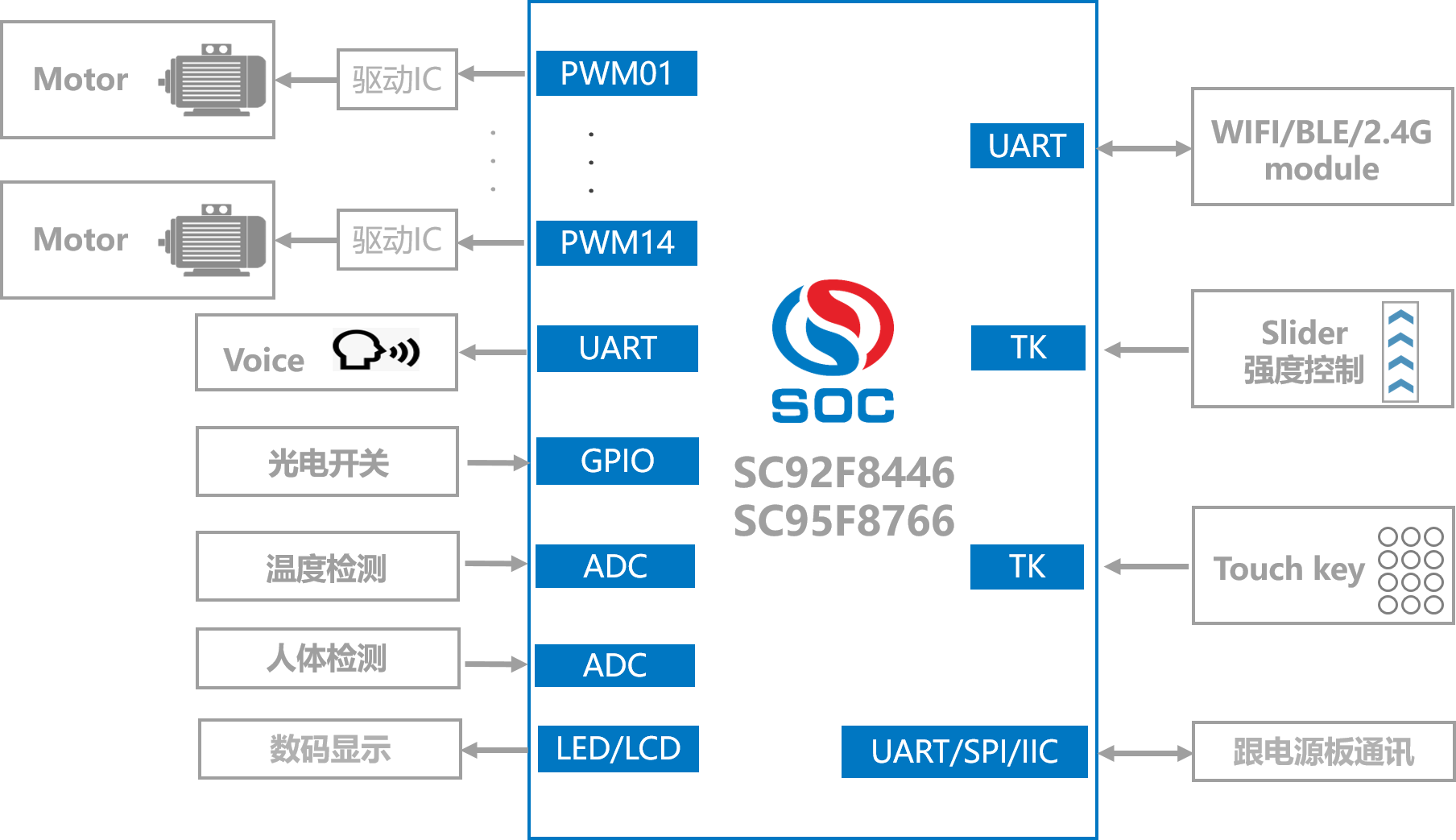

图1 按摩椅主控板

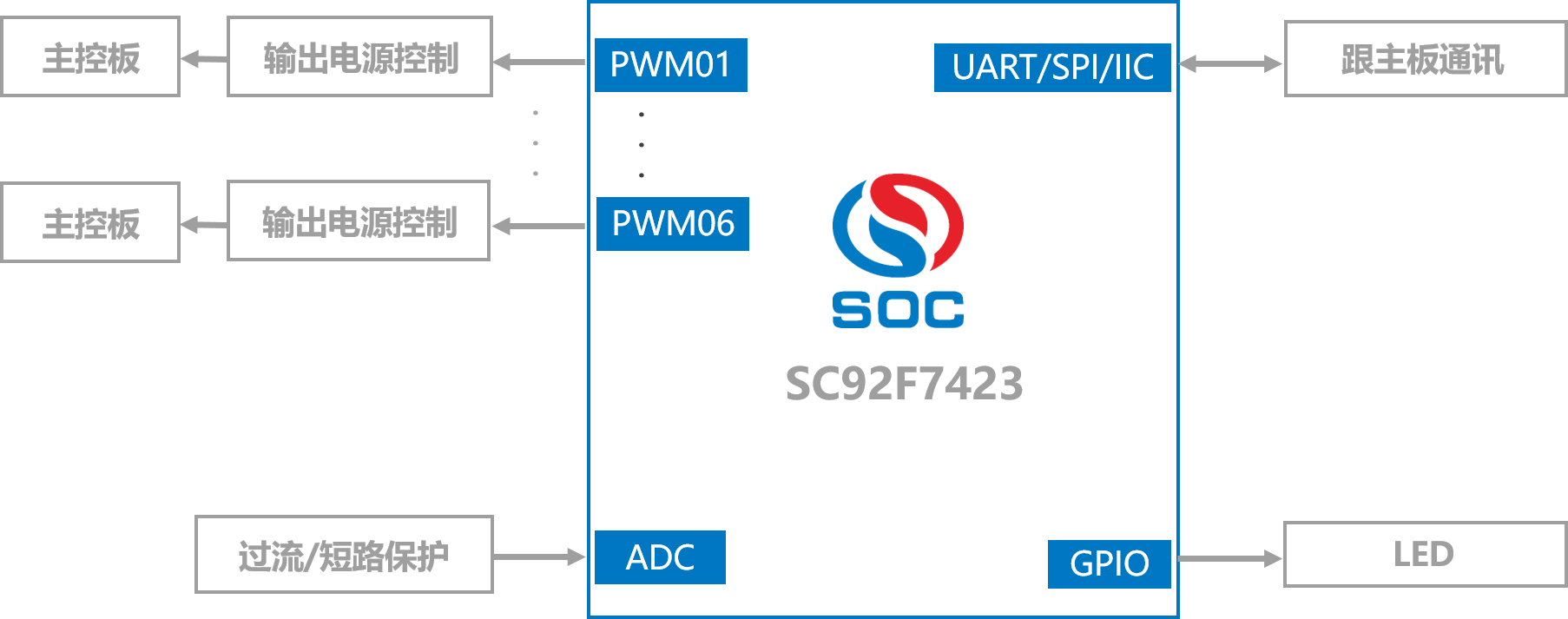

图2 按摩椅电源板
适用型号
加入比较
查看产品对照表(0)
export
| P/N | PKG Type |
ROM (Byte) |
RAM (Byte) |
IAP |
IAP |
EEPROM |
BootLoader |
Voltage (V) |
TK个数 (Max) |
ADC |
PWM (死区互补) |
PWM |
UART |
USCI (UART/SPI/IIC) |
SSI (UART/SPI/IIC) |
LCD/LED Driver |
Touch Key应用类型 |
Touch Key性能 |
|
| SC95F8766 | LQFP44 | 128K | 8K | 0/1/2/128K | - | 6KB | 内置0/1/2/4K | 2.0~5.5V | 31 | 12bit*17ch | 16bit*12ch | - | 1 | 5 | - | 8*24/6*26/5*27/4*28 | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 4KV | |
| SC95F8616B | LQFP44 | 64K | 8K | 0/1/2/64K | - | 6KB | 内置0/1/2/4K | 2.0~5.5V | 31 | 12bit*17ch | 16bit*12ch | - | 1 | 5 | - | 8*24/6*26/5*27/4*28 | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS EFT 4KV ESD 4KV | |
| SC92F8446B | LQFP44 | 16K | 1K | - | 0/0.5/1/16K | 128B | - | 2.4~5.5V | 31 | 12bit*17ch | - | 12bit*8ch | 1 | - | 1 | 8*24/6*26/5*27/4*28 | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F8546 | LQFP44 | 32K | 2K | - | 0/0.5/1/32K | 128B | - | 2.4~5.5V | 31 | 12bit*17ch | - | 12bit*8ch | 1 | - | 1 | 8*24/6*26/5*27/4*28 | 弹簧/铜箔/隔空/接近感应/全面屏/ITO LCD/矩阵按键 | 10V动态CS/EFT 4KV | |
| SC92F7423 | SOP28/TSSOP28/QFN28 | 16K | 512 | - | 0/0.5/1/16K | 128B | - | 2.4~5.5V | - | 12bit*11ch | - | 8bit*6ch | - | - | 2 | 1/2Bias 5COM(SW) | - | - | |
| SC92F7323 | SOP28/TSSOP28 | 8K | 512 | - | 0/0.5/1/8K | 128B | - | 2.4~5.5V | - | 12bit*11ch | - | (8+2)bit*3ch | 1 | - | - | 1/2Bias 5COM(SW) | - | - |
