40路PWM MCU

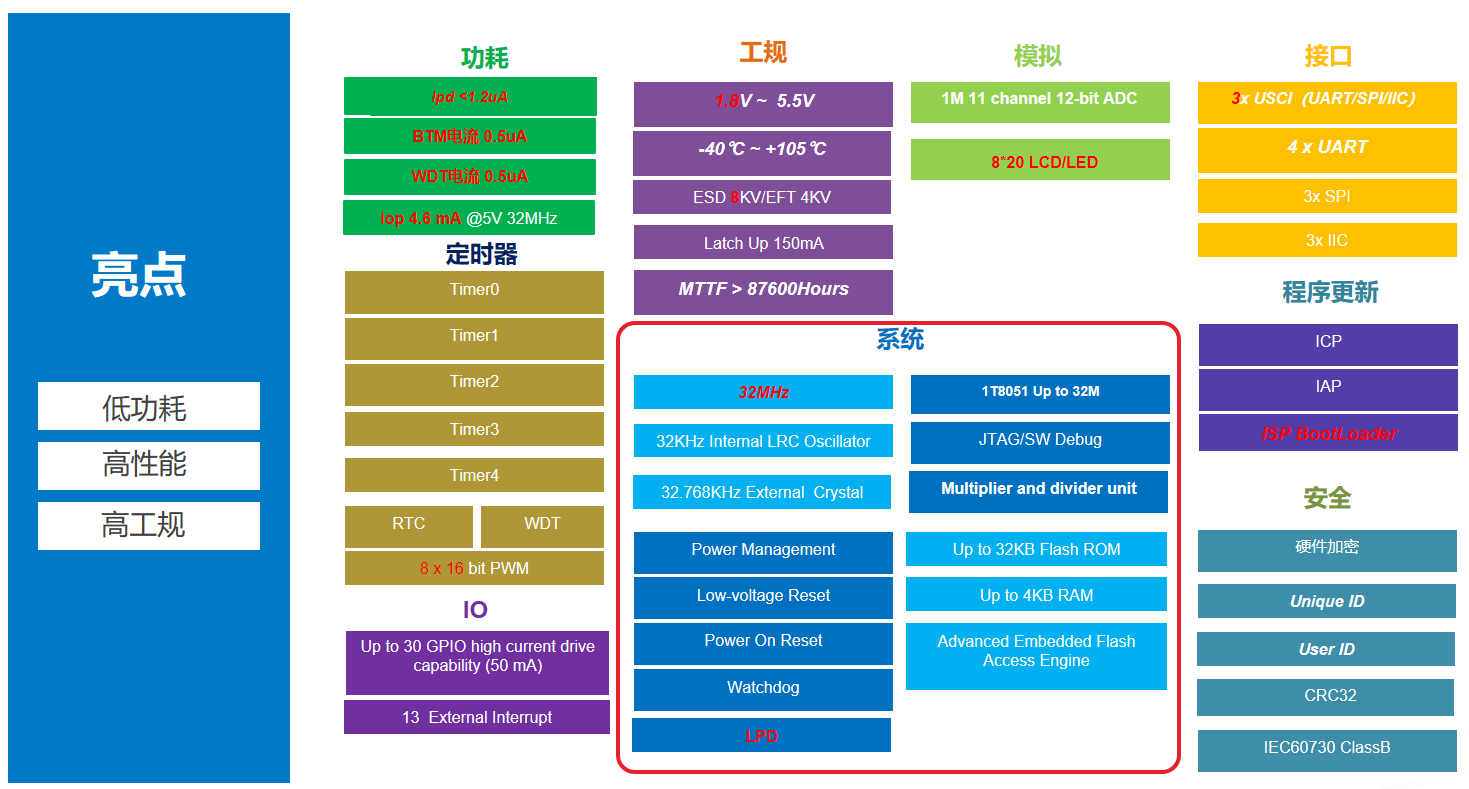

    SC95FWXX系列是增强型的1T 8051内核工业级Flash微控制器,指令集向下兼容标准的80C51系列。
    SC95FWXX系列最多内置40路12位PWM,支持独立模式和互补模式。
    SC95FWXX具有超高速1T8051 CPU内核,运行频率高达32MHz,在相同工作频率下,其执行速度约为其它1T8051的2倍;IC内部集成硬件乘除法器及双DPTR数据指针,用来加速数据运算及移动的速度。硬件乘除法器不占用CPU周期,运算由硬件实现,速度比软件实现的乘除法速度快几十倍;双DPTR数据指针,可用来加速数据存储及移动。
    SC95FWXX系列具有高性能和可靠性,具有宽工作电压2.0V~5.5V,超宽工作温度-40℃~105℃,并具备强效6KV ESD、4KV EFT能力。采用业界领先之eFlash制程, Flash写入>10万次,常温下可保存100年。
    SC95FWXX系列内建低耗电WDT看门狗定时器,有4级可选电压LVR低电压复位功能及系统时钟监控功能,具备运行和掉电模式下的低功耗能力。掉电模式:5V下典型功耗约2mA;正常工作模式:5V下典型约 5.2mA@32M。
    SC95FWXX系列还集成有超级丰富的硬件资源:64 Kbytes Flash ROM、4 Kbytes SRAM 、1 Kbytes EEPROM、内置BootLoader;最多46个 GP I/O(部分可分级控制)、16个IO可外部中断、5个16位定时器、1个模拟比较器、8+32路12位 PWM、内部±2%高精度高频32/16/8/4MHz振荡器和±4%精度低频32kHz振荡器、可外接32.768kHz晶体振荡器等资源。SC95FWXX内部也集成有17路12位高精度1M 高速ADC,并带有1.024V/2.048V基准ADC参考电压功能。1 UART,3 USCI(UART/IIC/SPI)。如此多的功能被集成在SC95FWXX系列中,可减少系统外围元器件数量,节省电路板空间和系统成本。
    SC95FWXX开发调试非常方便,具有ISP(In System Programing)、ICP(In Circuit Programing)和IAP(In Application Programing)功能。允许芯片在线或带电的情况下,直接在电路板上对程序存储器进行调试及升级。
    SC95FWXX具有非常优异的抗干扰性能、高可靠性、大资源、多接口、低功耗、高效率等特点,非常适合应用于LED控制和步进电机控制等需要多路PWM的应用领域。




资料下载

加入比较

查看产品对照表(0)

export

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
Ipd
(uA)
UART USCI
(UART/SPI/IIC)
ADC PWM
(死区互补)
LCD/LED Driver EXT Crystal CMP

显示3条,共3条

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
Ipd
(uA)
UART USCI
(UART/SPI/IIC)
ADC PWM
(死区互补)
LCD/LED Driver EXT Crystal CMP
  P/N PKG Type ROM
(Byte)
RAM
(Byte)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
Ipd
(uA)
UART USCI
(UART/SPI/IIC)
ADC PWM
(死区互补)
LCD/LED Driver EXT Crystal CMP
SC95FW16 TSSOP20 64K 4K 内置1K 1KB 2.0~5.5V 32/16/8/4 2.5 1 3 12bit*8ch 12bit*16ch - - Y
SC95FW24 TSSOP28 64K 4K 内置1K 1KB 2.0~5.5V 32/16/8/4 2.5 1 3 12bit*8ch 12bit*24ch - - Y
SC95FW40 LQFP48 64K 4K 内置1K 1KB 2.0~5.5V 32/16/8/4 2.5 1 3 12bit*16ch 12bit*40ch - - Y
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
规格书 V0.7 中文 PDF 2.03MB 2021-03-17 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了95F系列产品使用要点 V1.2 中文 PDF 641.36KB 2022-06-14 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
产品选型手册 V1.0 中文 PDF 28.32MB 2021-10-28 下载
selection guide V1.0 English PDF 28.32MB 2021-10-28 下载
