赛元隔空水位检测技术

水位检测技术在家电、工控、安防、农业、生态环境等领域有极其广泛的应用,随着科学技术的快速发展,水位检测技术也在不断的进步,从传统的机械式杠杆浮球,到电磁式检水,如干簧管、电极等,再到电容,超声波等新型检水技术,极大的提升了水位检测的性能和方便性。

传统水位检测方式需要将检水探头或传感置于水中,容易造成水质污染;同时,对产品结构要求较高,检水设备易损坏,使用寿命短。

赛元隔空水位检测技术解决了以上难题,具备无污染、易使用、成本低等优点。

赛元隔空水位检测技术,基于赛元水位检测MCU,内置水位检测电路,不需外置其它传感器,PCB板不需与水接触,可允许3-7mm厚度绝缘材料,2mm空气间隙的情况下实现隔空水位检测。

高灵敏度水位检测算法库,可动态适应环境变化,实现灵敏,稳定的水位检测。

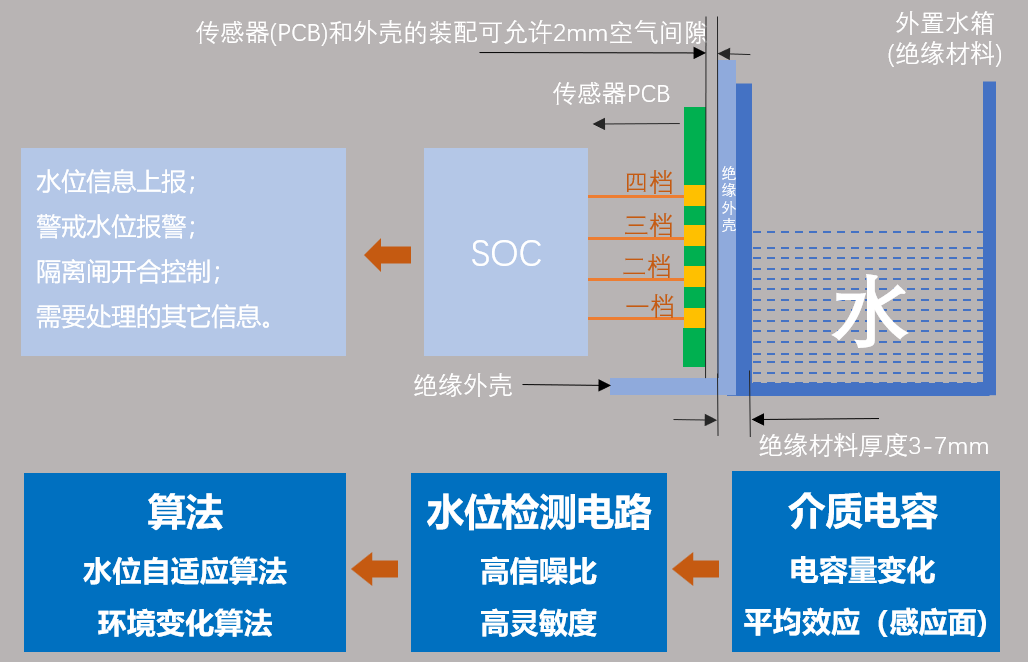

赛元隔空水位检测示意图



方案优势:

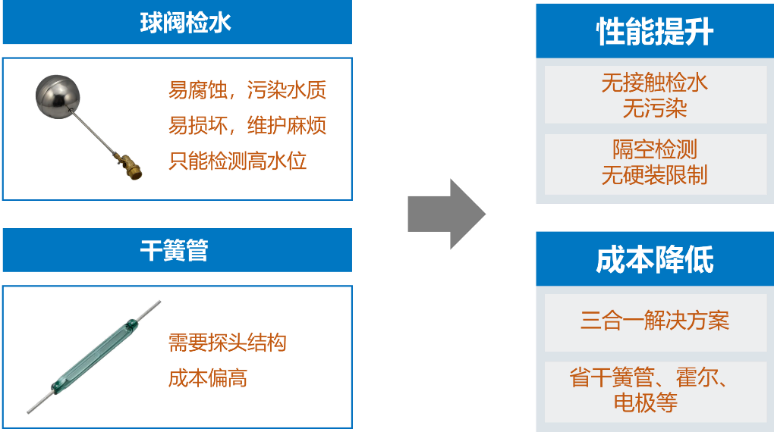

赛元隔空水位检测方案优势



1.    隔空检测,与水不直接接触,无污染,无腐蚀,使用寿命长;

2.    结构简单,随装随配,灵活使用,解决活动式水箱检水难题;

3.    单芯片最多四档水位检测,可轻松实现无水/满水状态检测;

4.    稳定可靠,高工规MCU,具备出色的ESDEFTCS性能;

5.    性价比高,MCU集成水位检测和触控按键组合功能,提供一体式解决方案。



应用产品:

    饮水机、净水机、咖啡机、加湿器、香薰机、智能鱼缸等。



解决方案:

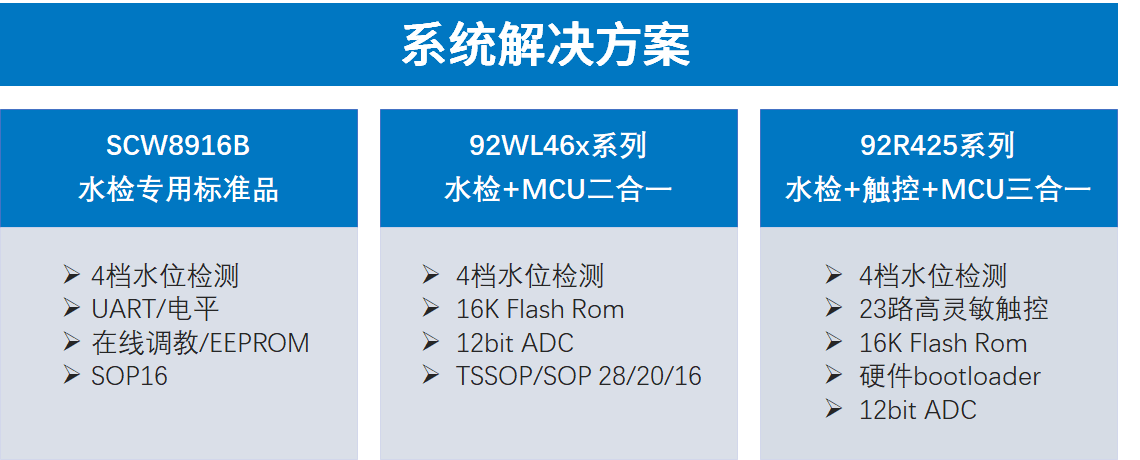

赛元隔空水位检测方案类型



典型应用:

加湿器/雾化器:

    传统的加湿器/雾化器使用干簧管+磁环的方式实现水位预警,对结构要求高,成本也偏高。

    采用赛元MCU+水检+触控三合一的方案,可以使用一颗芯片实现主控+显示+水位检测+触控控制,水位检测电路可以使用弹簧、铜箔等贴合在水箱底部或侧边。

    此方案有助于简化加湿器/雾化器的结构设计,降低整体成本,提升产品的稳定性。

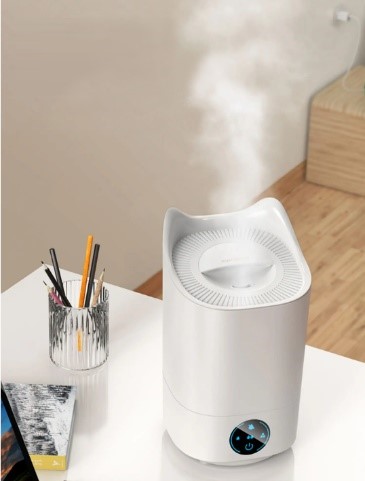

加湿器产品

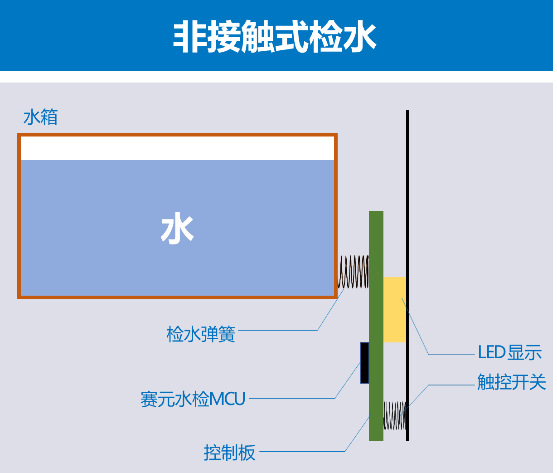

赛元隔空水位检测技术在加湿器上的应用



咖啡机/饮水机等:

    咖啡机,饮水机等较多会使用活动式水箱,此类水箱不宜使用球阀/电极等检水方式。

    采用赛元隔空水位检测技术,将检测PCB板置于活动式水箱槽位两侧,水箱部分不需安装传感电路或探头,允许水箱与槽位之间有空气间隙,以方便水箱的拿出和装配。

    此方案可以有效解决活动式水箱水位检测的难题,极大降低了产品结构的设计加工难度和成本。

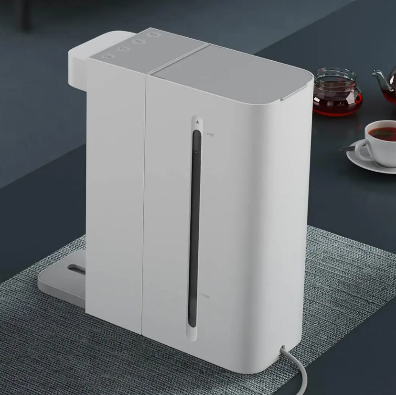

咖啡机产品

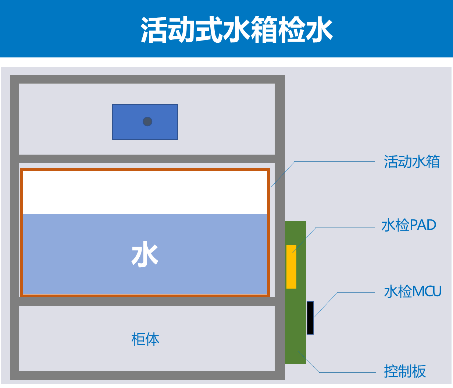

赛元隔空水位检测技术在咖啡机的应用
