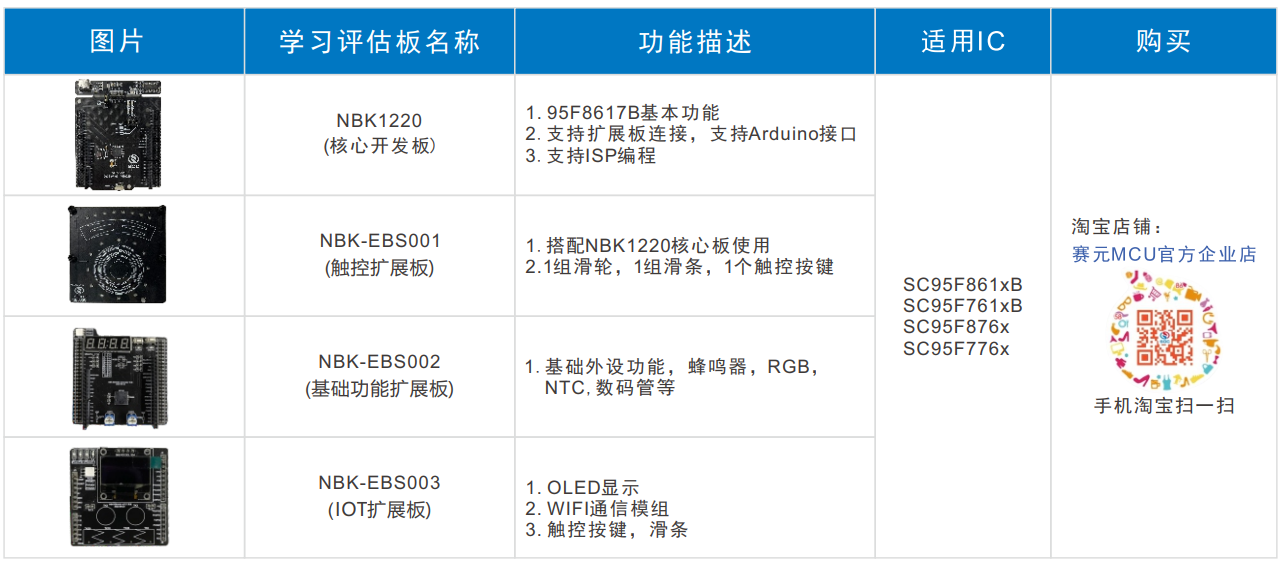

一、        概述

    赛元NBK系列开发板，支持多芯片、多扩展自由组合，配备常用的MCU外设资源，支持IOT应用开发，提供丰富的示例程序，支持易码魔盒快速开发上手。

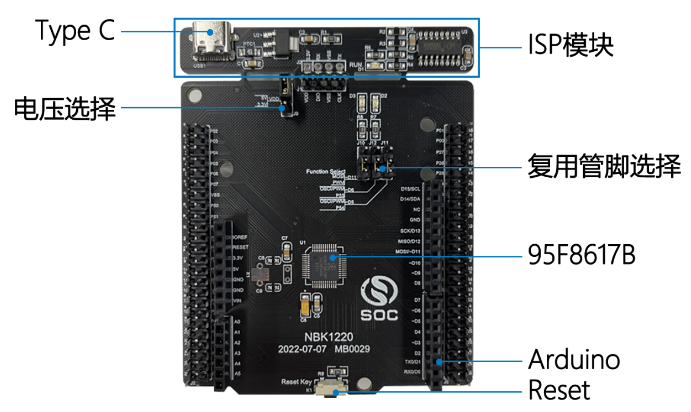

二、        NBK1220核心开发板

赛元NBK1220核心开发板是针对95F876x/776x/861xB/761xB系列MCU的开发板。NBK1220开发板提供IO扩展接口及Arduino接口，可以搭配赛元NBK-EBS系列扩展板或Arduino模块使用。NBK1220开发板配备ISP烧录模块，可以快速的进行功能开发和程序验证。

 功能特性：

①    1组烧录仿真引脚；1个Type-C接口，支持ISP在线烧录

②    1个复位按键

③    1个LED灯，1个电源指示灯，1个ISP指示灯

④    5V/3.3V电源供应口

⑤    支持Arduino标准接口，支持扩展板

三、        适配扩展板

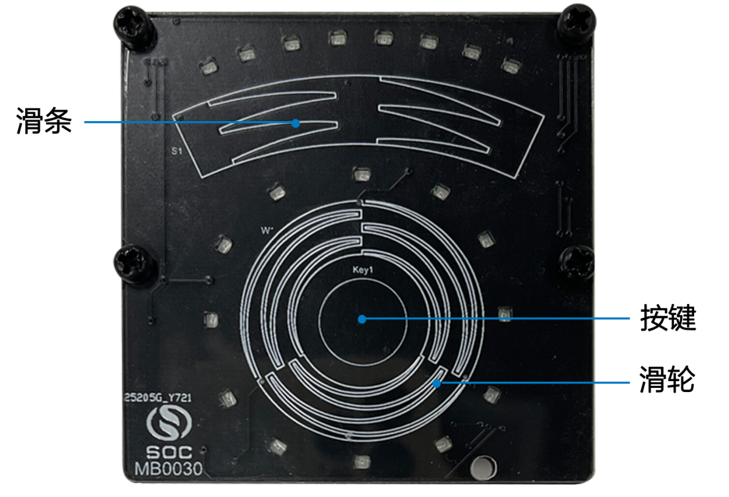

1.    EBS001 触控扩展板

    赛元NBK-EBS001触控扩展板主要实现触控按键、滑轮、滑条功能评估，需搭配NBK系列核心开发板使用，NBK-EBS001支持1个触控按键，1组滑轮，1组滑条，配备LED指示灯。

①    单按key1可以切换滑轮上LED的显示形式，LED手指跟随方式，或比例滑轮递增/减点灯；

②    滑动滑条可以调节滑轮上LED灯的亮度，并且比例滑条递增/递减点灯；

③    长按key1按键，可以控制LED灯开关

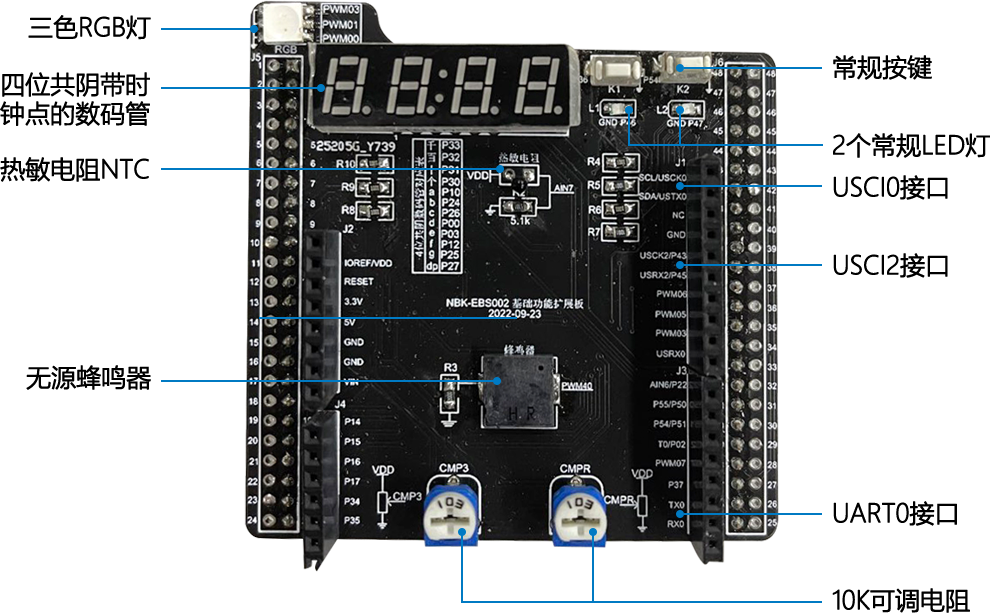

2.    EBS002 基础功能扩展板

    赛元NBK-EBS002基础功能扩展板配备蜂鸣器、NTC、数码管、NTC等模块，主要实现LED/LCD，ADC，PWM，GPIO等外设功能学习。需搭配NBK系列核心开发板使用。

①    一个三色RGB灯

②    一个四位共阴带时钟点的数码管

③    一个热敏电阻

④    两个常规按键

⑤    两个常规LED灯

⑥    一个无源蜂鸣器

⑦    两个10k可调电阻，可用于比较器和ADC采样。

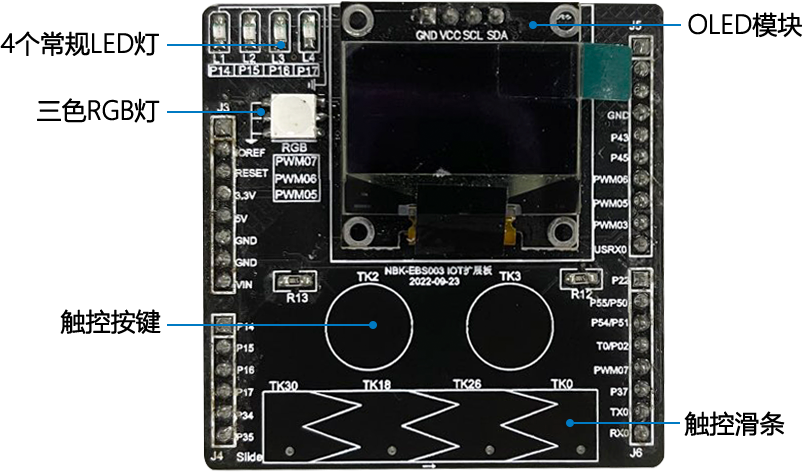

3.    EBS003 IOT扩展板

    赛元NBK-EBS003 IOT扩展板主要实现联网控制功能，需搭配NBK系列核心开发板使用，配备WIFI通讯模组（安信可），OLED屏，及触控按键、滑条，可以快速的进行IOT远程控制，OTA升级等功能评估。

①    四个常规LED灯

②    一个三色RGB灯

③    一个TWI通信OLED模块

④    两个触控按键

⑤    一个触控滑条

⑥    背部一个带AT固件的EPS-12F wifi模块。

四、        快速指南

    详细说明请参阅附件说明。
