烧录软件 SOC Programming Tool

介绍: SOC Programming Tool是赛元自主开发的全功能烧录软件,配合SC LINK, SC LINK PRO使用,支持编程、校验、查空、查看存储中的数据

功能特点:

    项目管理

    编程、校验、查空、查看APROM/EEPROM/LDROM中的数据

    支持CRC写入,加密,序列号

    支持在线编程、脱机烧录、自动烧录

    支持烧录电压选择

    支持SC LINK, SC LINK PRO固件升级


1. 软件界面说明

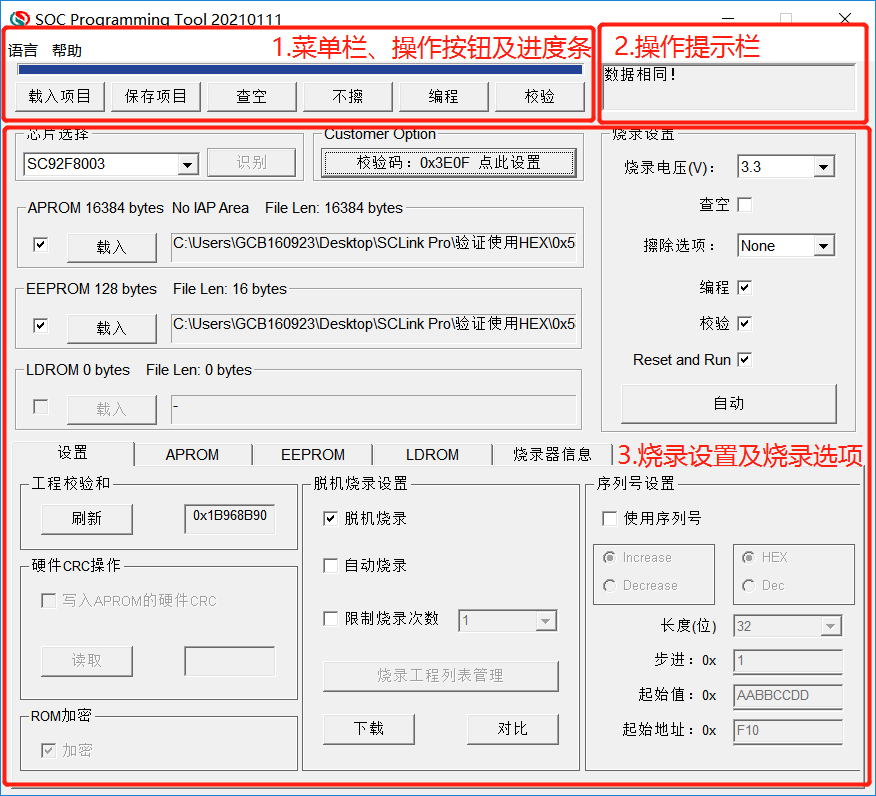

① 菜单栏及操作按钮、进度条显示区域:菜单栏及快捷按钮:载入项目、保存项目、编程、校验、自动、擦除、查空、帮助。

② 操作提示栏:在操作过程中显示操作提示信息。

③ 烧录设置界面:芯片型号选项、载入文件、编程区域、序列号、自动烧录、脱机烧录选项等。

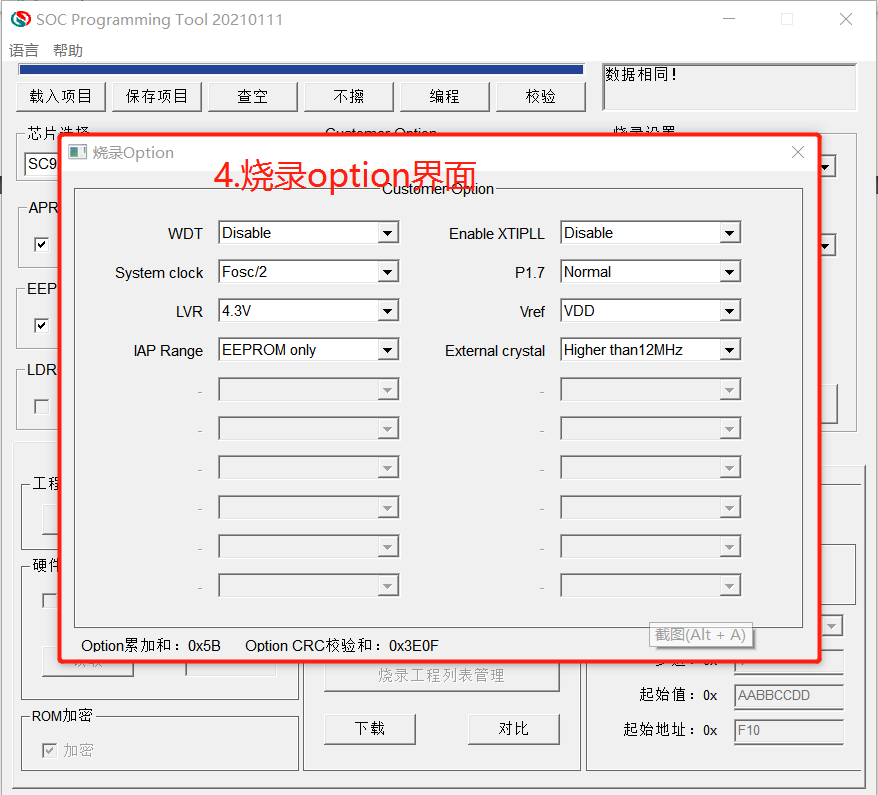

④ Option设置界面:不同的mcu型号,根据需要来设置相应的WDTSystem ClockLVR等设置。

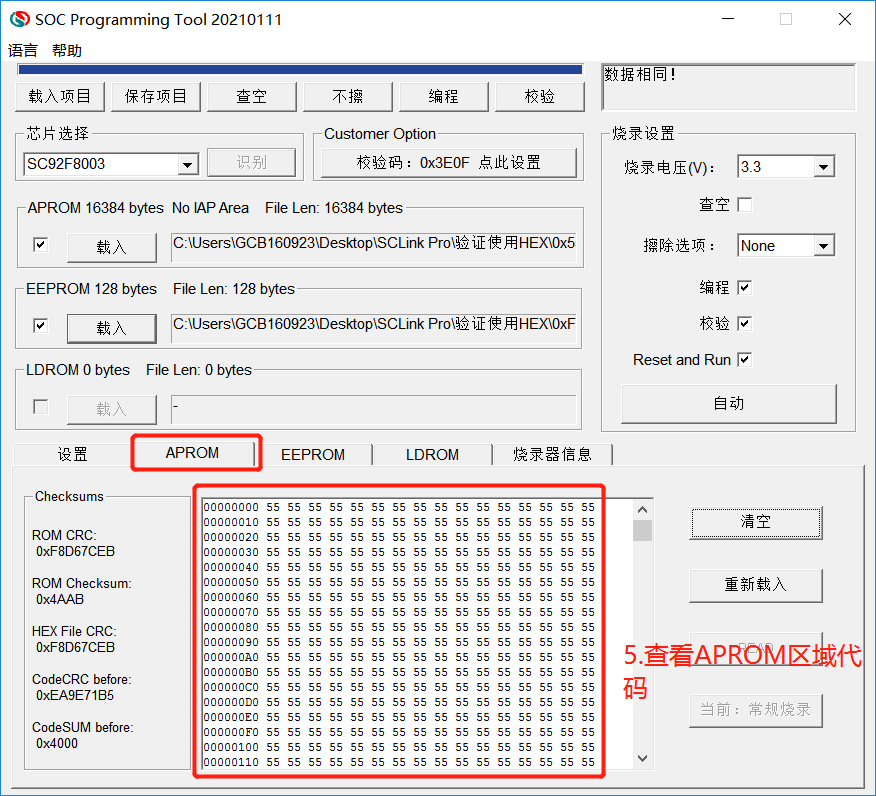

⑤ APROM区域代码显示窗口:显示当前APROM区域载入或读取的代码。

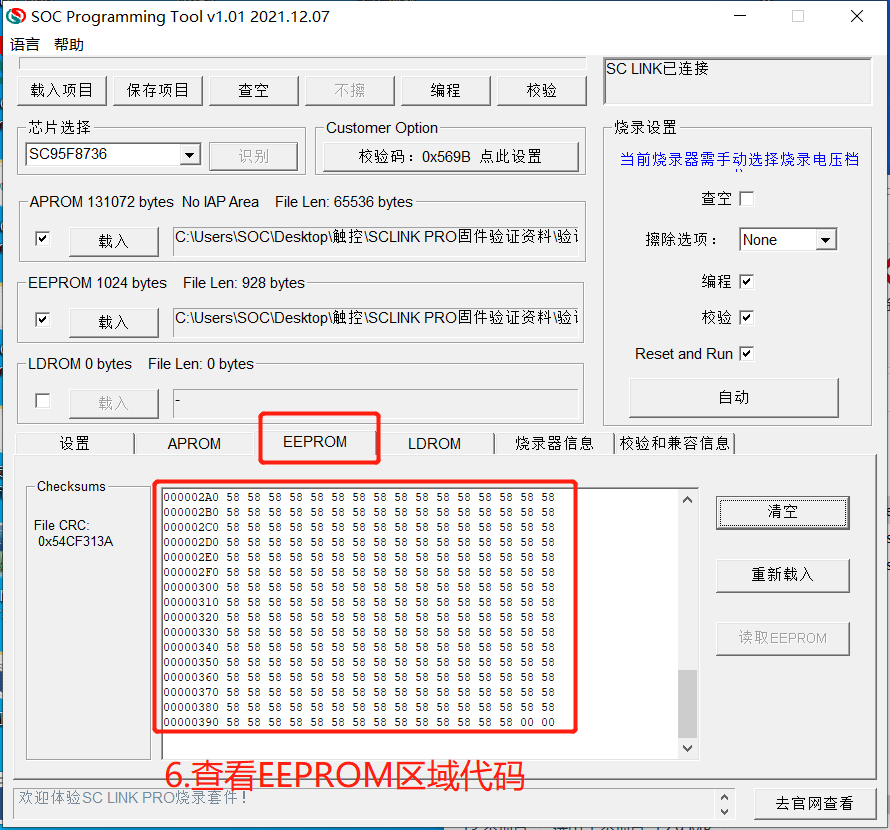

⑥ EEPROM区代码文件窗口:示当前EEPROM区域载入或读取的代码。

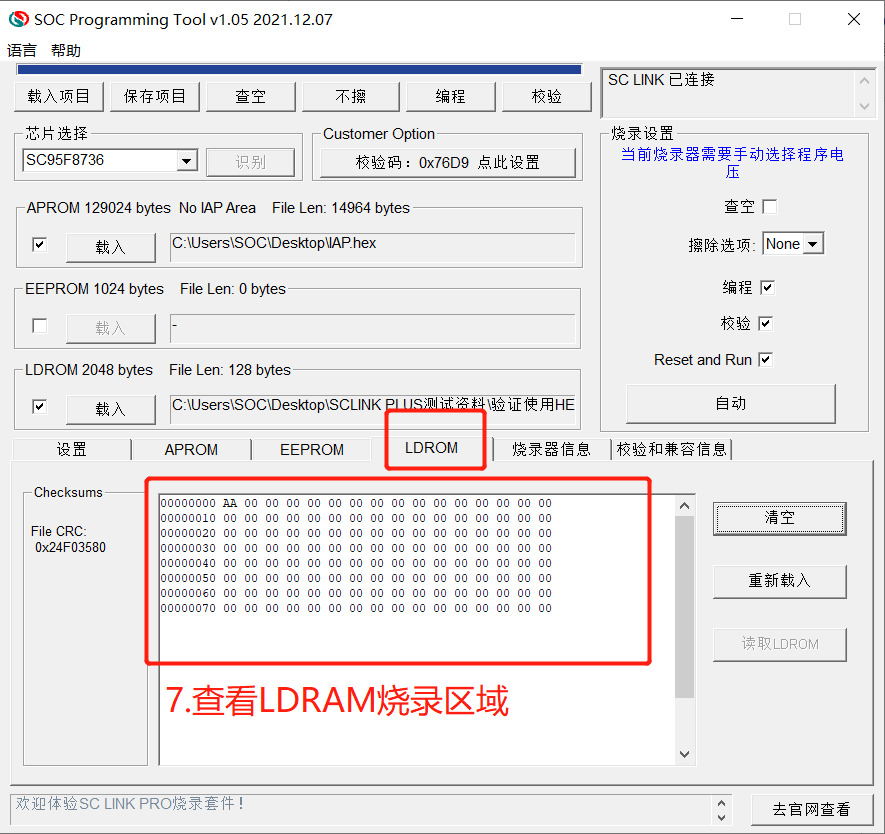

⑦ LDROM代码文件窗口:示当前LDROM区域载入或读取的代码。

2. 功能说明

序号

功能名称

功能说明

1

载入项目

加载保存好的项目文件(扩展名为“. socprj”)文件

2

保存项目

将程序代码、烧录设置(芯片型号、编程区域、序列号、烧录选项等)保存为项目文件(扩展名为“. socprj”)

3

查空

检测MCU里是否有程序代码

4

擦除

将MCU里的代码擦除

5

编程

将加载的程序代码及烧录设置烧录到MCU中

6

校验

对MCU编程后,检查是否烧录正确

7

APROM载入

加载程序代码到APROM文件区域

8

EEPROM载入

加载程序代码到EEPROM文件区域

9

LDROM载入

加载程序代码到LDROM文件区域

10

烧录电压

根据需要选择编程烧录电压

11

自动

根据需求选择(查空、擦除、编程、校验、Reset and Run)进行自动操作;

12

烧录选项

烧录时选择是否需要加密及写入读取CRC,同时显示当前载入工程的校验和

13

脱机烧录选项

1.         自动烧录:勾选之后脱机烧录时会自动检测MCU,检测到MCU后自动进行烧录,不需按START按键。

2.         限制烧录次数:勾选之后用户可设定的限制烧录次数,次数上限是1,000,000次,超过限制烧录次数,烧写器不再烧录。

14

序列号设置

在MCU的Flash中写入一组号码:

可选是否使用该功能

自定义起始值

自定义步进值

自定义存放地址

默认为16进制递增模式

15

Option设置

设定MCU的烧录配置


详细说明请参考《赛元LINK系列量产开发工具使用手册》。
