92L 系列触控MCU

    SC92L系列触控MCU是一系列宽压、低功耗8051内核工业级Flash微控制器,指令系统完全兼容传统8051产品系列。
    SC92L系列触控MCU内部集成硬件乘除法器和硬件CRC,用来加速数据运算的速度。硬件乘除法器、硬件CRC不占用CPU周期,运算由硬件实现,速度比软件实现速度更快。
    SC92L系列触控MCU具有高性能和可靠性,具有宽工作电压1.8V~5.5V,超宽工作温度-40℃~105℃,并具备强效8KV ESD、4KV EFT能力。Flash写入>10万次,常温下可保存100年。
    SC92L系列触控MCU系列内建低功耗WDT看门狗定时器,有4级可选电压LVR低电压复位功能及系统时钟监控功能,具备运行和掉电模式下的低功耗能力。正常工作模式:5V下典型约 4.5mA@32M。
    SC92L系列触控MCU内部集成最多31个触摸感应通道,拥有业内领先的触控电路架构,具有高信噪比、高灵敏度,低功耗、强抗干扰,可以通过10V动态CS等特点,可实现弹簧按键、隔空按键、接近感应、水位检测等触控衍生应用;同时赛元提供智能化集成开发工具,可自适应电路参数,灵敏度灵活可设,5分钟可以调试好一个应用。SC92L系列触控MCU支持低功耗模式下运行触控电路,搭配赛元提供的软件库可实现8uA @12KEY 3.3。

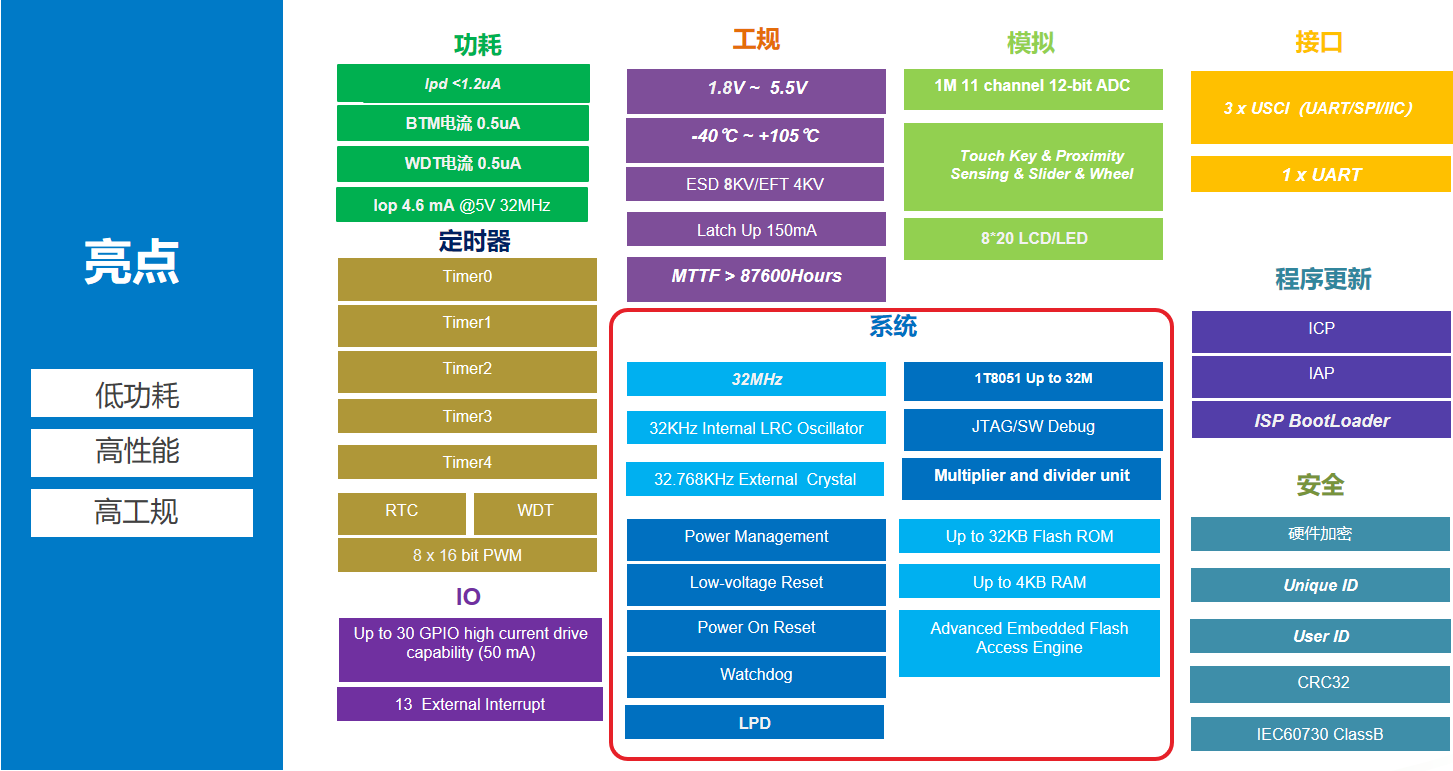

    SC92L系列触控MCU内部还集成有超级丰富的硬件资源:16-64 Kbytes Flash ROM、最大4 Kbytes SRAM 、0~4 Kbytes LDROM、1 Kbytes EEPROM、支持BootLoader。最多46个 GP I/O、多个IO可外部中断、5个16位定时器、最多17路12位高精度ADC,内建2.4/1.024/2.048V基准ADC参考电压、多路带死区互补PWM、乘除法器、CRC校验模块、内置LCD/LED驱动器。内部高精度高频32MHz振荡器,系统时钟可选择为高频时钟的/1 /2 /4 /8分频、内部±4%精度低频32kHz振荡器、可外接32.768kHz晶体振荡器、8档可设的LPD、UART、SPI、TWI等通讯接口等资源。
    SC92L系列触控MCU开发调试非常方便,具有ISP(In System Programing)、ICP(In Circuit Programing)和IAP(In Application Programing)功能。允许芯片在线或带电的情况下,直接在电路板上对程序存储器进行调试及升级。


资料下载

加入比较

查看产品对照表(0)

export

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(10万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
TK个数
(Max)
UART USCI
(UART/SPI/IIC)
ADC PWM
(全功能)
LCD/LED Driver Touch Key应用类型 Touch Key性能

显示4条,共4条

  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(10万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
TK个数
(Max)
UART USCI
(UART/SPI/IIC)
ADC PWM
(全功能)
LCD/LED Driver Touch Key应用类型 Touch Key性能
  P/N PKG Type ROM
(Byte)
RAM
(Byte)
IAP
(10万次)
BootLoader EEPROM
(10万次)
Voltage
(V)
2%IRC MHz
(32K自校准HRC)
TK个数
(Max)
UART USCI
(UART/SPI/IIC)
ADC PWM
(全功能)
LCD/LED Driver Touch Key应用类型 Touch Key性能
SC92L8531 SOP16 32K 4K 0/1/2/32 内置0/1/2/4K 1KB 1.8~5.5V 24/12/6/3 13 1 2 12bit*6ch 16bit*5ch - 弹簧/铜箔/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 10V动态CS/EFT 4KV/ESD 6KV
SC92L8532 SOP20/TSSOP20/QFN20 32K 4K 0/1/2/32 内置0/1/2/4K 1KB 1.8~5.5V 24/12/6/3 17 1 3 12bit*7ch 16bit*8ch 4*14 弹簧/铜箔/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 10V动态CS/EFT 4KV/ESD 6KV
SC92L8533 SOP28/TSSOP28/QFN28 32K 4K 0/1/2/32 内置0/1/2/4K 1KB 1.8~5.5V 24/12/6/3 23 1 3 12bit*11ch 16bit*8ch 4*20 弹簧/铜箔/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 10V动态CS/EFT 4KV/ESD 6KV
SC92L8535 LQFP32/QFN32 32K 4K 0/1/2/32 内置0/1/2/4K 1KB 1.8~5.5V 24/12/6/3 27 1 3 12bit*11ch 16bit*8ch 8*20/6*22/5*23/4*24 弹簧/铜箔/隔空/接近感应/平面灯/数码屏/TFT TK/ITO LCD 10V动态CS/EFT 4KV/ESD 6KV
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
规格书 V0.3 中文 PDF 2.88MB 2022-08-09 下载
datasheet V0.1 English PDF 2.88MB 2022-06-10 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了赛元触控按键MCU PCB设计要点 V1.7 中文 PDF 1.47MB 2022-02-08 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了92L系列产品使用要点 V1.0 中文 PDF 768.74KB 2022-06-14 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
产品选型手册 V1.0 中文 PDF 7.34MB 2023-05-08 下载
selection guide V1.0 English PDF 7.34MB 2022-04-06 下载
