产品
SC92F7423
工作电压： 2.4V~5.5V
工作温度： -40 ~ 85℃
封装：

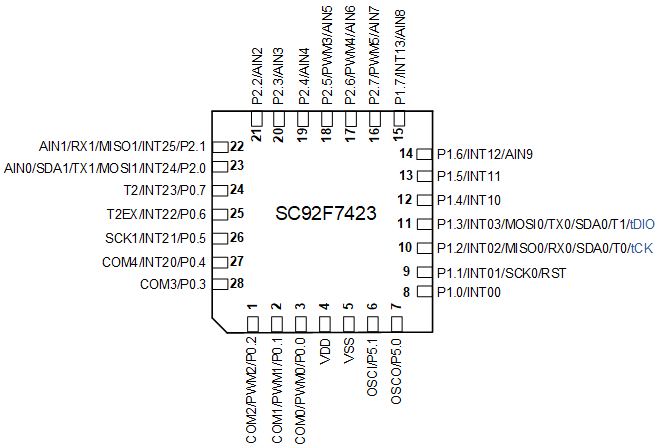

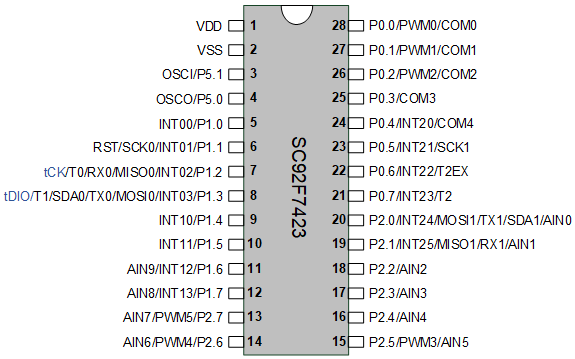

SC92F7423 (QFN28 / SOP28 / TSSOP28)
内核： 高速1T 8051
Flash ROM： 16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
IAP：可code option成0K、0.5K、1K或16K
EEPROM：独立的128 bytes，可重复写入10万次，10年以上保存寿命
SRAM：内部256 bytes+外部256 bytes
系统时钟（fSYS）：
l 内建高频 16MHz 振荡器（fHRC）
l IC工作的系统时钟，可通过编程器选择设定为16MHz(2.9-5.5V)、8/4/1.33MHz (2.4-5.5V)
l 频率误差： 跨越 (2.9V~5.5V) 及 (-20 ~ 85℃) 应用环境，不超过 ±1%
内置低频晶体振荡器电路：
l 可外接32K振荡器，作为Base Timer 时钟源，可唤醒STOP
内建低频 128kHz LRC 振荡器：
l 可作为BaseTimer的时钟源，并唤醒STOP
l 可作为WDT的时钟源
l 频率误差： 跨越 (2.9V ~ 5.5V) 及 (-20 ~ 85℃)，频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口。可通过Code Option设为JTAG专用模式和常规模式
中断（INT）：
l Timer0，Timer1，Timer2，INT0~2，ADC，PWM，SSI0，SSI1，Base Timer共11个中断源
l 外部中断有3个中断向量，共14个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
l 最大26个双向可独立控制的 I/O口，可独立设定上拉电阻
l P0、P2口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（75mA）
l 11位WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l Timer2可实现Capture功能
l 6路共用周期、单独可调占空比的 8位PWM
l 5个IO可作为1/2 BIAS的LCD COM输出
l 2个UART/SPI/TWI三选一通讯口：SSI0，SSI1
模拟外围：
l 11路12位±2LSB ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择，分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，电流<1μA，可由 INT0~2和BaseTimer唤醒
