SC92F8462B

工作电压:2.4V~5.5V

工作温度:-40 ~ 85

封装:

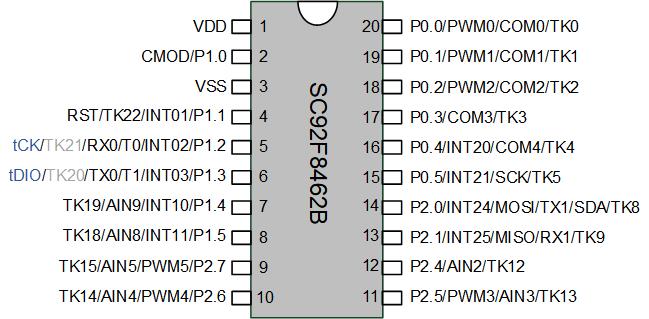

SC92F8462B (SOP20/TSSOP20)

内核:1T 8051

Flash ROM16 Kbytes Flash ROMMOVC禁止寻址0000H~00FFH)可重复写入1万次

IAPcode option0K0.5K1K16K

EEPROM128 bytes,无需擦除,10万次写入,10年以上保存寿命

SRAM内部256 bytes+外部768 bytes



系统时钟(fSYS):

内建高频 24MHz 振荡器(fHRC

作为系统时钟源时,fSYS可通过编程器选择设定为12/6/2MHz

频率误差:跨越 (3.0V~5.5V) 及 (-20 ~ 85应用环境,不超过 ±1%

内置高频晶体振荡器电路

可外接2~16MHz振荡器

作为系统时钟源时,fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种

IC系统时钟(fSYS)对应的工作电压范围

>12MHz @2.9~5.5V

≤12MHz @2.4~5.5V



内建低频 128kHz LRC 振荡器:

可作为Base Timer的时钟源,可唤醒STOP

可作为WDT的时钟源

频率误差:跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85应用环境,频率误差不超过 ±4%



低电压复位(LVR):

复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V

缺省值为用户烧写Code Option所选值



Flash烧写和仿真:

2线JTAG烧写和仿真接口



中断(INT):

Timer0Timer1Timer2INT0~2ADCPWMUARTSSIBase TimerTK 12 个中断源

外部中断有3个中断向量,共13个中断口,全部可设上升沿、下降沿、双沿中断

两级中断优先级可设



数字外围:

最大18个双向可独立控制的 I/O口,可独立设定上拉电阻

P0P2口源驱动能力分四级控制

全部IO具有大灌电流驱动能力(70mA

11WDT,可选时钟分频比

3个标准 80C51 定时器Timer0Timer1Timer2

Timer2可实现Capture功能

6路共用周期、单独可调占空比的 10PWM ,可同时输出三组互补带死区的PWM波形

5IO可作为1/2 BIASLCD COM输出

1个独立UART通信口(可切换IO口)

1UART/SPI/IIC三选一通讯口SSI(可切换IO口)

集成16 ×16位硬件乘除法器



模拟外围:

l 17通道可低功耗双模触控电路,可配置为高灵敏度模式或高可靠模式:

高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

高可靠模式具有很强的抗干扰性,可通过10V动态CS测试

可实现17路触控按键及衍生功能

高灵活度开发软件库支持,低开发难度

自动化调试软件支持,智能化开发

低功耗触控模式,单触控按键唤醒时芯片整体功耗可低至11uA

712±2LSB ADC

内建基准的 2.4V 参考电压

ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

内部一路ADC可直接测量VDD电压

可设ADC转换完成中断



省电模式:

IDLE Mode,可由任何中断唤醒

STOP Mode,由 INT0~2BaseTimerTK唤醒
