SC92F8461B
工作电压:2.4V~5.5V
工作温度:-40 ~ 85℃
封装:

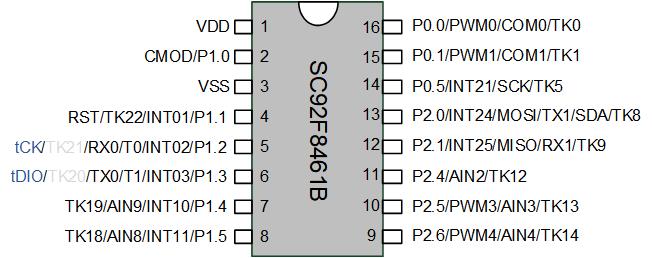

SC92F8461B (SOP16)
内核:1T 8051
Flash ROM:16 Kbytes Flash ROM(MOVC禁止寻址0000H~00FFH)可重复写入1万次
IAP:可code option成0K、0.5K、1K或16K
EEPROM:128 bytes,无需擦除,10万次写入,10年以上保存寿命
SRAM:内部256 bytes+外部768 bytes
系统时钟(fSYS):
l 内建高频 24MHz 振荡器(fHRC)
n 作为系统时钟源时,fSYS可通过编程器选择设定为12/6/2MHz
n 频率误差:跨越 (3.0V~5.5V) 及 (-20 ~ 85℃) 应用环境,不超过 ±1%
l 内置高频晶体振荡器电路
n 可外接2~16MHz振荡器
n 作为系统时钟源时,fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种
l IC系统时钟(fSYS)对应的工作电压范围
n >12MHz @2.9~5.5V
内建低频 128kHz LRC 振荡器:
l 可作为Base Timer的时钟源,可唤醒STOP
l 可作为WDT的时钟源
l 频率误差:跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,频率误差不超过 ±4%
低电压复位(LVR):
l 复位电压有4级可选:分别是:4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真:
l 2线JTAG烧写和仿真接口
中断(INT):
l Timer0,Timer1,Timer2,INT0~2,ADC,PWM,UART,SSI,Base Timer,TK 共12 个中断源
l 外部中断有3个中断向量,共13个中断口,全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围:
l 最大14个双向可独立控制的 I/O口,可独立设定上拉电阻
l P0、P2口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力(70mA)
l 11位WDT,可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l Timer2可实现Capture功能
l 4路共用周期、单独可调占空比的 10位PWM ,可同时输出三组互补带死区的PWM波形
l 5个IO可作为1/2 BIAS的LCD COM输出
l 1个独立UART通信口(可切换IO口)
l 1个UART/SPI/IIC三选一通讯口SSI(可切换IO口)
l 集成16 ×16位硬件乘除法器
模拟外围:
l 13通道可低功耗双模触控电路,可配置为高灵敏度模式或高可靠模式:
n 高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
n 高可靠模式具有很强的抗干扰性,可通过10V动态CS测试
n 可实现23路触控按键及衍生功能
n 高灵活度开发软件库支持,低开发难度
n 自动化调试软件支持,智能化开发
n 低功耗触控模式,单触控按键唤醒时芯片整体功耗可低至11uA
l 6
路12位±2LSB ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择,分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式:
l IDLE Mode,可由任何中断唤醒
l STOP Mode,由 INT0~2、BaseTimer和TK唤醒
