SC92F74A7
工作电压：2.4V~5.5V
工作温度：-40 ~ 85℃
封装：

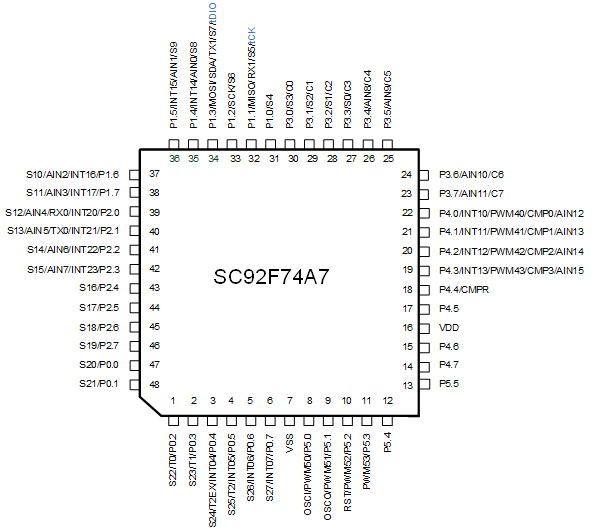

SC92F74A7 (LQFP48)
SC92F74A6 (LQFP44)
SC92F74A5 (LQFP32)
内核：超高速的单字节指令 1T 8051
Flash ROM：16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH的256 bytes）
IAP：可code option成0K、0.5K、1K或16K
EEPROM：128 bytes，无需擦除，10万次写入，10年以上保存寿命
SRAM：内部256 bytes+外部768 bytes+PWM&LCD RAM 44 bytes
系统时钟（fSYS）：
l 内建高频 16MHz 振荡器（fHRC）
l IC工作的系统时钟，可通过编程器选择设定为：
l 频率误差：跨越 (2.9V~5.5V) 及 (-20 ~ 85℃) 应用环境，不超过 ±1%
内置低频晶体振荡器电路：
l 可外接32K振荡器，作为Base Timer 时钟源，可唤醒STOP
内建低频 128kHz LRC 振荡器：
l 可作为BaseTimer的时钟源，并唤醒STOP
l 可作为WDT的时钟源
l 频率误差： 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃)，频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选： 4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口。可通过Code Option设为JTAG专用模式和常规模式
l 注意：烧录时内核电压=Vdd，不经过LDO降压
中断（INT）：
l Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，USCI，Base Timer，CMP共12个中断源
l 外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
l 最大46个双向可独立控制的 I/O口，可独立设定上拉电阻
l P0~P3L（P3.0/1/2/3）口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（70mA）
l 11位WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l 8路共用周期、单独可调占空比的12位PWM
l 1个独立UART通信口
l 1个UART/SPI/IIC三选一USCI通信口
l 集成16 ×16位硬件乘除法器
LCD/LED驱动器：
l LCD/LED二选一，共用寄存器和IO口
l 8 X 24、6 X 26、5 X 27、或4X 28段LED驱动
l LED segment口源驱动能力分四级控制
l 8 X 24、6 X 26、5 X 27、或4X 28段LCD驱动
l SC92F74A5无LCD/LED Driver
模拟外围：
l 17路12位±2LSB ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择，分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
l 1个模拟比较器
n 四路输入一路参考电压输入
n 比较电压16级可选（VDD分压）
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，可由 INT0~2和Base Timer唤醒。
