SC95F8735
工作条件：
l 工作电压：2.0V~5.5V
l 工作温度：-40 ~ +105℃
抗干扰能力
l ESD 6KV
l EFT 4KV
封装类型

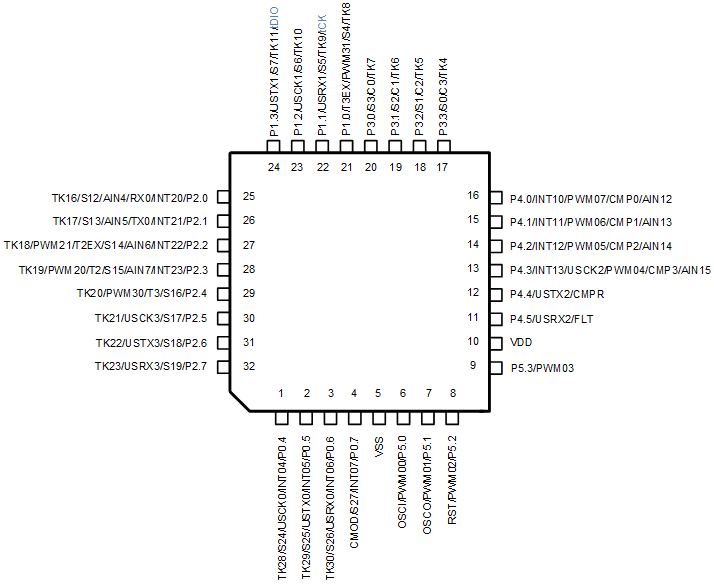

l 32 PIN: LQFP32 (7X7) / QFN32 (5X5)
CPU
l 超高速1T 8051内核， 指令集全兼容8051，执行速度约为其它1T 8051的2倍
l 双数据指针（DPTRs）
Flash ROM：
l 128 Kbytes Flash ROM：
l MOVC禁止寻址0000H~00FFH：
l 可重复写入10万次
l 可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
LDROM
l 用于存放用户的BootLoader引导代码（boot code）
l 可通过Code Option设置项将LDROM设为0K/1K/2K/4K
EEPROM
l 独立的1K bytes EEPROM
l 10万次写入，10年以上保存寿命
l 256 bytes片内直接存取RAM
l 额外8 Kbytes片内间接存取RAM
l 80 bytes PWM&LCD专用RAM
烧写和仿真：
l 2线JTAG烧写和仿真接口
系统时钟（fSYS）：
l 内建高频32MHz振荡器（fHRC）
n IC工作的系统时钟，可通过编程器选择设定为：32/16/8/4MHz@2.0~5.5V
n 频率误差：跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境, 不超过 ±2%
n 可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度
内置低频晶体振荡器电路：
l 可外接32.768kHz振荡器，作为Base Timer 时钟源，可唤醒STOP
内建低频 32kHz LRC 振荡器：
l 可作为Base Timer及WDT 的时钟源，可唤醒STOP
l 频率误差：跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，经寄存器修正后频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、1.9V
l 缺省值为用户烧写Code Option所选值
中断（INT）：
l Timer0~Timer4，INT0~2，ADC，PWM，UART，USCI0~4，Base Timer，TK，CMP共19个中断源
l 外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
n 可独立设定上拉电阻
n P0~P3L(P3.0/1/2/3)口源驱动能力分四级控制
n 全部IO具有大灌电流驱动能力（50mA）
l 内置WDT，可选时钟分频比
l 5个定时器Timer0、Timer1、Time2、Timer3和Timer4
n Time2、Timer3和Timer4可实现Capture功能
n Time2、Timer3和Timer4可各提供两路常规PWM
l 6路16位常规PWM
n 由Timer2、Timer3和Timer4各提供两路
l 8路16位多功能PWM
n 共用周期、占空比单独可调
n 带死区、可互补PWM输出
l 1个独立UART通信口
l 4个UART/SPI/IIC三选一通讯口USCI
l 内建CRC校验模块
l 集成16 ×16位硬件乘除法器（MDU）
LCD/LED驱动器：
l LCD/LED二选一，共用寄存器和IO口
l 8 X 24、6 X 26、5 X 27、或4X 28段LED驱动
l LED segment口源驱动能力分四级控制
l 8 X 24、6 X 26、5 X 27、或4X 28段LCD驱动
模拟外围：
l 19路双模触控电路
n 高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
n 高可靠模式具有很强的抗干扰性，可通过10V动态CS测试
n 支持自电容和互电容模式
n 支持低功耗模式
n 全套开发支持：高灵活触控软件库，智能化调试软件
l 9路12位±2LSB ADC
n 内建基准的2.048V 和1.024V参考电压
n ADC的参考电压有3种选择，分别是 VDD以及内部2.048V 或1.024V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
l 1个模拟比较器
n 四路输入一路参考电压输入
n 比较电压16级可选（VDD分压）
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~2、BaseTimer、TK和CMP唤醒
