SC92F7402B

工作电压: 2.4V~5.5V

工作温度:  -40 ~ 85℃

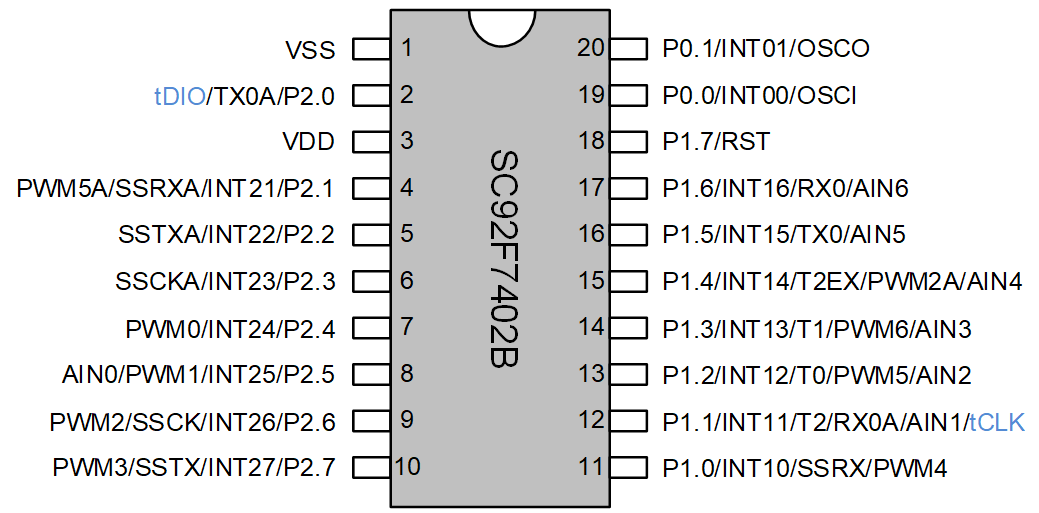

封装

SC92F7402BM20U(SOP20)

SC92F7402BX20U(TSSOP20)

内核:       高速1T 8051

APROM16 Kbytes APROM(MOVC禁止寻址0000H~00FFH)可重复写入1万次

IAP可code option成0K、0.5K、1K或16K

EEPROM独立的128 bytes,可重复写入10万次,10年以上保存寿命

Unique ID96 bits Unique ID,存放IC的唯一识别码

SRAM:内部256 bytes+外部768 bytes

系统时钟(fSYS):

l  内建高频 16MHz 振荡器(fHRC

n  作为系统时钟源时,fSYS可通过编程器选择设定为16/8/4/1.33MHz

n  频率误差:跨越 (2.9V~5.5V) 及 (-20 ~ 85℃) 应用环境,不超过 ±1%

l  内置高频晶体振荡器电路

n  可外接2~16MHz振荡器

n  作为系统时钟源时,fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种

l  IC系统时钟(fSYS)对应的工作电压范围:

n  >12MHz @2.9~5.5V

n  ≤12MHz @2.4~5.5V



内建低频 32kHz LRC 振荡器:

l   可作为BaseTimer的时钟源,并唤醒STOP

l   可作为WDT的时钟源

l   频率误差: 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,频率误差不超过 ±4%



低电压复位(LVR):

l  复位电压有4级可选:分别是:4.3V、3.7V、2.9V、2.3V

l  缺省值为用户烧写Code Option所选值



Flash烧写接口:

l  2线JTAG烧写和仿真接口



中断(INT):

l  Timer0,Timer1,Timer2,INT0,INT1,INT2,ADC,PWM,UART,SSI,Base Timer共11个中断源

l  外部中断有3个中断向量,共16个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l  最大18个双向可独立控制的 I/O口,可独立设定上拉电阻

l  全部IO具有大灌电流驱动能力(70mA)

l  11位WDT,可选时钟分频比

l  3个标准 80C51 定时器Timer0、Timer1和Timer2

l   7路共用周期、单独可调占空比的 10位PWM ,其中PWM0~5可分为三组输出互补带死区的PWM波形

l  1个独立UART通信口(可切换IO口)

l  1个UART/SPI/IIC三选一通讯口SSI(可切换IO口)



模拟外围:

l   8路12位±2LSB ADC

n  内建基准的 2.4V 参考电压

n  ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,可由 INT0、1、2和BaseTimer唤醒
