SC92F7482
工作电压： 2.0~5.5V
工作温度：-40 ~105℃
EMS
l ESD
n HBM：MIL-STD-883J Class 3A
n MM：JEDEC EIA/JESD22-A115 Class C
l EFT
n EN61000-4-4 Level 4
内核：
l 全静态8位1T 8051内核CMOS微控制器
l 指令集全兼容MCS-51
l 2级优先级中断配置
Flash ROM：
l 16 Kbytes Flash ROM
n 可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
l LDROM
n 用于存放用户的BootLoader引导代码（boot code）
n 可通过Code Option设置项将LDROM设为0K/1K/2K/4K
l EEPROM
n 独立的1K bytes EEPROM
n 10万次写入，常温下100年以上保存寿命
SRAM：
l 256 bytes片内直接存取RAM
l 额外1792 bytes片内间接存取RAM(XRAM)
系统时钟（fSYS）：
l 内建高频 32MHz内部振荡器（fHRC）
n IC工作的系统时钟，可通过编程器选择设定为：32/16/8/2.66MHz @2.0~5.5V
n 全电压范围内(2.0V~5.5V)，-40 ~ 105℃应用环境，频率误差不超过 ±2%
内建低频 32kHz LRC 振荡器：
l 可作为Base Timer及WDT的时钟源，并唤醒STOP
l 频率误差：跨越 (4.0~5.5V) 及 (-20 ~ 85℃) 应用环境，经过寄存器修正后频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选： 4.3V、3.7V、2.9V、1.9V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口
中断（INT）：
l Timer0~2，INT0~2，ADC，PWM，UART，SSI，Base Timer 共11 个中断源
l 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：

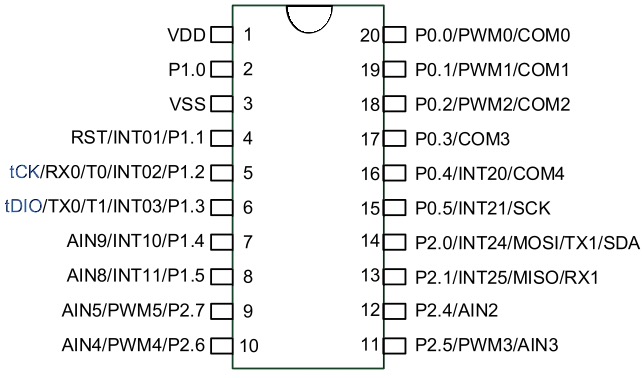

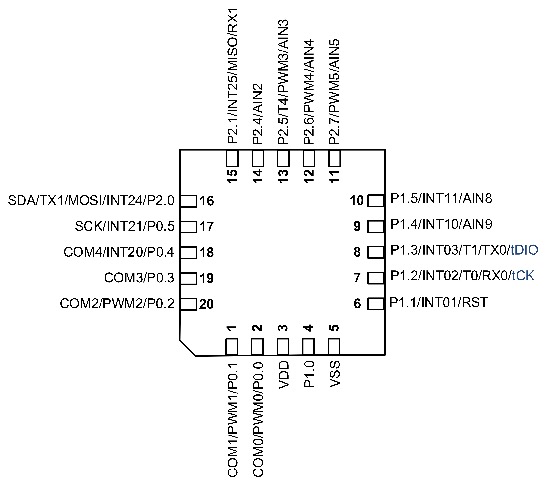

l GPIO最大18个双向可独立控制的 I/O口
n 可独立设定上拉电阻
n P0、P2口源驱动能力分四级控制
n 全部IO具有大灌电流驱动能力（50mA）
l 内置WDT，可选时钟分频比
l 3个标准80C51定时器Timer0、Timer1和Timer2
n Timer2可实现捕获（Capture）功能
l 6路10位多功能PWM
n 共用周期，占空比单独可调
n 可同时输出三组互补带死区的PWM波形
l 1个独立UART通信口
l 1个UART/SPI/IIC三选一通讯口SSI
l 集成16 ×16位硬件乘除法器（MDU）
l Check Sum校验模块
模拟外围：
l 7路12位±2LSB ADC
n 内建1.024V 、2.4V和2.048V三种基准电压
n ADC的参考电压有4种选择：VDD、1.024V、2.4V、2.048V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~2、BaseTimer唤醒
