SC92F8596
工作电压：2.0V~5.5V
工作温度：-40 ~ 105℃
l ESD
n HBM：MIL-STD-883J Class 3A
n MM：JEDEC EIA/JESD22-A115 Class C
l EFT
n EN61000-4-4 Level 4
l 8位1T 8051内核CMOS微控制器，指令集全兼容MCS-51
Flash ROM：
l 32 Kbytes Flash ROM
n 可通过Code Option设置项将APROM区域可IAP操作的范围设为 0K / 1K / 2K / 全部APROM
l LDROM：
n 用于存放用户的BootLoader引导代码（boot code）
n 可通过Code Option设置项将LDROM设为0K/1K/2K/4K
l EEPROM：
n 独立的1K bytes EEPROM
n 10万次写入，常温下100年以上保存寿命
SRAM：
n 256bytes片内直接存取RAM
n 1792 bytes 片内间接存取RAM（XRAM）
n 额外44 bytes PWM&LCD RAM
Unique ID：
l 96 bits Unique ID，存放IC的唯一识别码
系统时钟（fSYS）：
l 内建高频 32MHz 内部振荡器（fHRC）
l IC工作的系统时钟，可通过编程器选择设定为：
l 频率误差：跨越（2.0~5.5V）及 （-20 ~ 85℃）应用环境，频率误差不超过±2%
l 可通过32.768K外接晶振进行自动校准，校准后HRC精度可无限接近外接32k晶振的精度
内置低频晶体振荡器电路：
l 可外接32.768K振荡器，作为Base Timer 时钟源，可唤醒STOP
内建低频 32kHz LRC 振荡器：
l 可作为BaseTimer及WDT的时钟源，并唤醒STOP
l 频率误差： 跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃)应用环境，经过寄存器修正后频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选： 4.3V、3.7V、2.9V、1.9V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口。可通过Code Option设为JTAG专用模式和常规模式
中断（INT）：
l Timer0~2，INT0~2，ADC，PWM，UART，SSI，Base Timer，TK，CMP共13个中断源
l 外部中断有3个中断向量，共16个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：

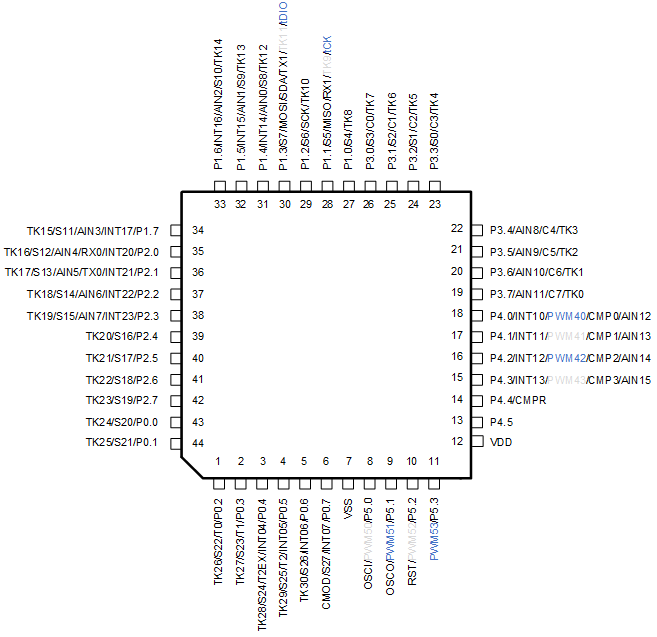

l 最大42个双向可独立控制的 I/O口
n 可独立设定上拉电阻
n P0~P3L（P3.0/1/2/3）口源驱动能力分四级控制
n 全部IO具有大灌电流驱动能力（50mA）
l 内置WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2，其中Timer2可实现捕获（Capture）功能
l 4路共用周期、单独可调占空比的12位PWM
l 1个独立UART通信口
l 1个UART/SPI/TWI三选一通讯口SSI
l 1个16 ×16位硬件乘除法器（MDU）
LCD/LED驱动器：
l LCD/LED二选一，共用寄存器和IO口
l 8 X 24、6 X 26、5 X 27、或4 X 28段LED驱动
l LED segment口源驱动能力分四级控制
l 8 X 24、6 X 26、5 X 27、或4 X 28段LCD驱动
模拟外围：
l 17路12位±2LSB ADC
n 内建1.024V 、2.4V和2.048V三种基准电压
n ADC的参考电压有4种选择：VDD、1.024V、2.4V、2.048V
n 内部一路ADC可直接测量VDD电压
n ADC电路的采样时钟跟随fSYS
n 可设ADC转换完成中断
l 1个模拟比较器
n 模拟比较器正端的输入可选择为：
u CMP0~3四路输入口之一
u 内部1.5V基准电压
n 可唤醒STOP
n 比较电压16级可选（VDD分压）
l 31通道可低功耗高灵敏模式触控电路：
n 支持低功耗模式
n 可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
n 可通过10V动态CS测试
n 可实现31路高灵敏度隔空触控按键及衍生功能
n 高灵活度开发软件库支持，低开发难度
n 自动化调试软件支持，智能化开发
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，可由 INT0~2、Base Timer、CMP和TK唤醒。
