SC95F8675
工作条件：
l 工作电压：2.0V~5.5V
l 工作温度：-40 ~ +105℃
CPU
l 超高速1T 8051内核， 指令集全兼容8051，执行速度约为其它1T 8051的2倍
Flash ROM：
l 64 Kbytes Flash ROM
l 可重复写入10万次
l 可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM
LDROM
l 用于存放用户的BootLoader引导代码（boot code）
l 可通过Code Option设置项将LDROM设为0K/1K/2K/4K
EEPROM
l 独立的6 Kbytes EEPROM
l 10万次写入，常温下100年以上保存寿命
l 256 bytes片内直接存取RAM
l 额外4 Kbytes片内间接存取RAM
l PWM专用RAM
烧写和仿真：
l 2线JTAG烧写和仿真接口
系统时钟（fSYS）：
l 内建高频 32MHz振荡器（fHRC）
n 作为系统时钟源时，fSYS可通过编程器选择设定为32/16/8/4MHz@2.0~5.5V
n 频率误差：跨越(2.0V~5.5V) 及 (-40 ~ 105℃)应用环境，不超过 ±1%
l 内置高频晶体振荡器电路
n 可外接2~16MHz振荡器
n 作为系统时钟源时，fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /8 这四种分频中的一种
n 内建系统时钟监控电路，当用户选择系统时钟源为晶体振荡并且晶体振荡电路发生停振时，系统时钟源将被自动切换到内建的HRC，并保持此状态直至下次复位时再重置
内建低频 32kHz LRC 振荡器：
l 可作为Base Timer的时钟源，可唤醒STOP
l 可作为WDT的时钟源
l 频率误差：跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、1.9V
l 缺省值为用户烧写Code Option所选值
中断（INT）：
l Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK 共16个中断源
l 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：

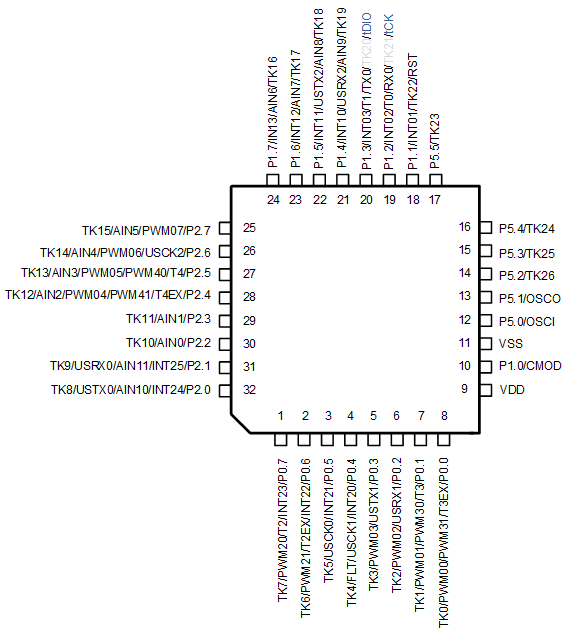

l GPIO最大30个双向可独立控制的 I/O口
n 可独立设定上拉电阻
n 全部GPIO源驱动能力分四级控制
n 全部IO具有大灌电流驱动能力（50mA）
l 内置WDT，可选时钟分频比
l 5个定时器Timer0~4
n Time2、Timer3和Timer4可实现Capture功能
n Time2、Timer3和Timer4可各提供两路常规PWM
l 6路16位常规PWM
n 由Timer2、Timer3和Timer4各提供两路
l 8路16位多功能PWM
n 共用周期、占空比单独可调
n 带死区、可互补PWM输出
n 20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)
l 1个独立UART通信口
l 3个UART/SPI/TWI三选一通讯口USCI
n 其中，当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强
l 集成16 ×16位硬件乘除法器（MDU）
l 内建CRC校验模块
模拟外围：
l 27路高灵敏度触控电路
n 可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
n 具有很强的抗干扰性，可通过10V动态CS测试
n 支持低功耗模式
n 全套开发支持：高灵活触控软件库，智能化调试软件
n TK可以快速唤醒STOP模式
l 13路12位ADC
n 内建基准的2.048V/ 1.024V/ 2.4V 参考电压
n ADC的参考电压有4种选择，分别是 VDD和内部2.048V/ 1.024V/ 2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~2、BaseTimer和TK唤醒
