工作条件

l  2.0V~5.5V @ -40℃ ~ +105℃应用环境

l  1.8V~5.5V @ 0℃ ~ +85℃应用环境

EMS

l  ESD

n  HBM：MIL-STD-883J Class 3A

n  MM：JEDEC EIA/JESD22-A115  Class C

n  CDM：ANSI/ESDA/JEDEC JS-002-2018 Class C3

l  EFT

n  EN61000-4-4 Level 4

封装类型

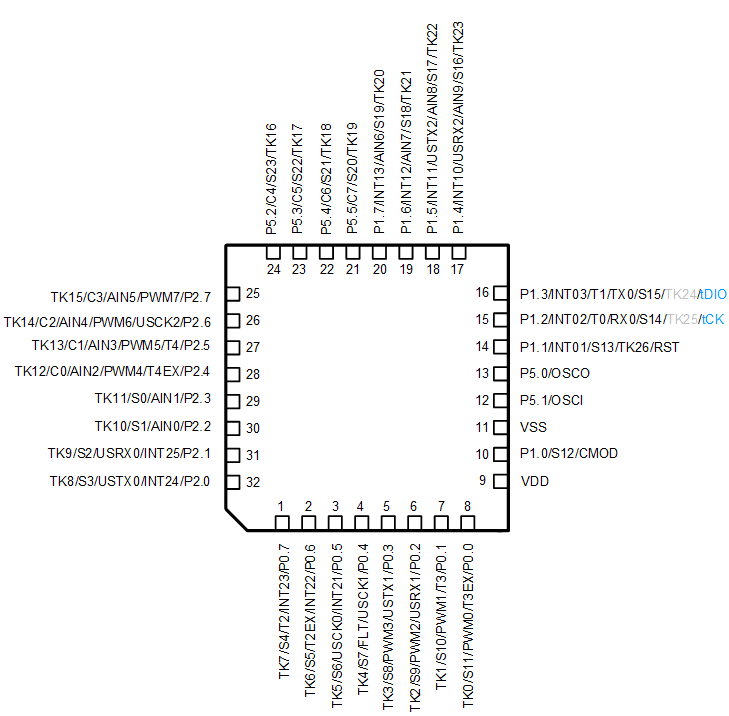

l  32 PIN: LQFP32 / QFN32

CPU

l  超高速1T 8051内核， 指令集全兼容8051，执行速度约为其它1T 8051的2倍

Flash ROM

l  32 Kbytes Flash ROM

l  分为64个扇区（sector），每个sector 为512 bytes

l  可反复写入10万次

l  25℃环境下数据可保存100年以上

l  可通过Code Option设置项将Flash允许IAP操作的范围设为：0K、1K、2K或32K

LDROM

l  用于存放用户的BootLoader引导代码（boot code）

l  可通过Code Option设置项将LDROM设为0K/1K/2K/4K

EEPROM

l  独立的1K bytes EEPROM

l  10万次写入，常温下100年以上保存寿命

Unique ID

l  96 bits Unique ID，存放IC的唯一识别码

SRAM

l  内部256 bytes 片内直接存取RAM

l  3.75 Kbytes外部RAM(XRAM)

l  额外的PWM & LCD/LED RAM：

n  16 bytes片内间接存取RAM通过MOVX指令读写PWM 占空比SFR地址为：0F40H~0F4FH

n  24 bytes 片内间接存取RAM通过MOVX指令读写LCD/LED显示RAM，地址为：0F00H~0F17H

系统时钟（Fsys）

l  内建高频 32MHz 振荡器（HRC）

n  IC的系统时钟频率（Fsys），可通过编程器选择设定为：32/16/8/4MHz

n  全电压范围内(1.8V~5.5V) ：

u  -10 ~ 105℃应用环境，频率误差不超过 ±1%

u  -20 ~ 105℃应用环境，频率误差不超过 ±2%

n  可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度

内置低频晶体振荡器电路

l  可外接32.768kHz振荡器，作为Base Timer 时钟源

内建低频 32kHz LRC 振荡器

l  可作为Base Timer及WDT 的时钟源，可唤醒STOP

l  频率误差：跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，经寄存器修正后频率误差不超过 ±4%

低电压复位（LVR）

l  复位电压有4级可选： 4.3、3.7V、2.7V、1.7V

l  缺省值为用户烧写Code Option所选值

低电压监测模块（LPD）

l  8档低压检测：1.85V / 2.05V / 2.25V / 2.45V / 2.85V / 3.45V / 3.85V / 4.45V

l  可产生中断

Flash烧写和仿真

l  2线JTAG烧写、仿真接口，支持带电仿真

中断（INT）

l  共17个中断源：Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK，LPD

l  外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设

数字外围

l  最大30个双向可独立控制的 I/O口，可独立设定上拉电阻

l  全部I/O口源驱动能力分四级控制

l  全部I/O具有大灌电流驱动能力（50mA）

l  内置WDT，可选时钟分频比

l  5个定时器Timer0~4

l  8路16位PWM

n  可设为独立模式或互补模式：独立模式下8路PWM共周期，占空比可单独设置；互补模式下可同时输出四组互补、带死区的PWM波形

n  输出波形可反向，可设为中心对齐型或边沿对齐型

n  20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)

l  1个独立UART通信口UART0

l  3个UART/SPI/TWI三选一USCI通信口

n  当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强。

l   内建CRC校验模块

l   集成16 ×16位硬件乘除法器（MDU）

LCD/LED驱动器

l  LCD/LED二选一，共用寄存器和IO口

l  8 X 20、6 X 22、5 X 23、或4 X 24段LCD驱动

l  8 X 20、6 X 22、5 X 23、或4 X 24段LED驱动

l  LED segment口源驱动能力分四级控制

模拟外围

l  27路高灵敏度触控电路

n  可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

n  具有很强的抗干扰性，可通过10V动态CS测试

n  支持低功耗模式

n  全套开发支持：高灵活触控软件库，智能化调试软件

n  TK低功耗运行模式下工作电流可低至8uA

l  11路12位高速 ADC

n  1MHz超高速采样时钟，采样到完成转换的总时间低至2μs

n  ADC的参考电压有4种选择，分别是 VDD以及内部2.048V 、1.024V或2.4V

n  内部一路ADC可直接测量1/4VDD电压

省电模式

lIDLE Mode，可由任何中断唤醒

l  STOP Mode，可由 INT0~2、Base Timer和TK唤醒。
