SC92F8372

工作电压:2.4V~5.5V

工作温度:-40 ~ 85

封装:

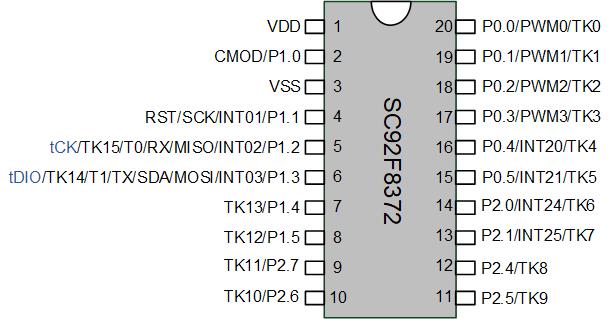

SC92F8372 (SOP20/TSSOP20)




内核1T 8051

Flash ROM8 Kbytes Flash ROMMOVC禁止寻址0000H~00FFH)可重复写入1万次

IAPcode option0K0.5K1K8K

EEPROM128 bytes,无需擦除,10万次写入,10年以上保存寿命

SRAM内部256 bytes+外部128 bytes



系统时钟(fSYS):

l  内建高频 24MHz 振荡器(fHRC

n  作为系统时钟源时,fSYS可通过编程器选择设定为12/6/2MHz

n  频率误差:跨越 (2.9V~5.5V) (-20 ~ 85) 应用环境,不超过 ±1%



内建低频 128kHz LRC 振荡器:

l  可作为Base Timer 时钟源,可唤醒STOP

l  可作为WDT的时钟源

l  频率误差:跨越 (4.0V ~ 5.5V) (-20 ~ 85) 应用环境,频率误差不超过 ±4%



低电压复位(LVR):

l   复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V

l   缺省值为用户烧写Code Option所选值



Flash烧写和仿真:

l  2线JTAG烧写和仿真接口



中断(INT):

l  Timer0Timer1Timer2INT0INT2PWM SSIBase TimerTK 9 个中断源

l  外部中断有2个中断向量,共7个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l   最大18个双向可独立控制的 I/O口,可独立设定上拉电阻

l   P0P2口源驱动能力分四级控制

l   全部IO具有大灌电流驱动能力(50mA

l   11WDT,可选时钟分频比

l   3个标准 80C51 定时器Timer0Timer1Timer2

l   4路共周期,占空比可调的PWM

l   1UART/SPI/IIC三选一通信口SSI



模拟外围:

l  16通道可低功耗双模触控电路,可配置为高灵敏度模式或高可靠模式:

n  高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

n  高可靠模式具有很强的抗干扰性,可通过10V动态CS测试

n  可实现16路触控按键及衍生功能

n  高灵活度开发软件库支持,低开发难度

n  自动化调试软件支持,智能化开发

n  低功耗触控模式,单触控按键唤醒时芯片整体功耗可低至11uA



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,由 INT0INT2BaseTimerTK唤醒
