SC92WL461

工作温度:-40 ~ 85

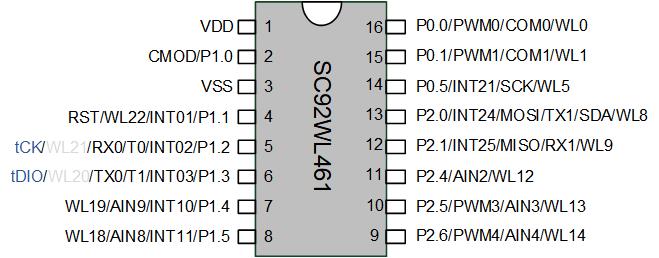

SC92WL461 (SOP16)

Flash ROM16 Kbytes Flash ROMMOVC禁止寻址0000H~00FFH可重复写入1万次

EEPROM128 bytes,无需擦除,10万次写入,10年以上保存寿命



l内建高频 24MHz 振荡器(fHRC

n频率误差:跨越 (3.0V~5.5V)  (-20 ~ 85应用环境,不超过 ±1%

n可外接2~16MHz振荡器

lIC系统时钟(fSYS)对应的工作电压范围

n12MHz @2.4~5.5V

内建低频 128kHz LRC 振荡器:

l可作为WDT的时钟源



l复位电压有4级可选:分别是:4.3V3.7V2.9V2.3V



l2线JTAG烧写和仿真接口

中断(INT):

l外部中断有3个中断向量,共8个中断口,全部可设上升沿、下降沿、双沿中断



l最大14个双向可独立控制的 I/O口,可独立设定上拉电阻

l全部IO具有大灌电流驱动能力(70mA

l3个标准 80C51 定时器Timer0Timer1Timer2

l4路共用周期、单独可调占空比的 10PWM ,可同时输出二组互补带死区的PWM波形

l1个独立UART通信口(可切换IO口)

l集成16 ×16位硬件乘除法器

模拟外围:

n高灵活度开发软件库支持,低开发难度

l612±2LSB ADC

nADC的参考电压有2种选择分别是 VDD以及内部2.4V

n可设ADC转换完成中断

省电模式:

lSTOP Mode,由 INT0~2BaseTimer唤醒

全选
标题 描述 版本 语言 类型 大小 更新日期 下载
规格书 V0.3 中文 PDF 2.3MB 2022-02-09 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
介绍了92F系列产品使用要点 V1.9 中文 PDF 1.33MB 2022-06-14 下载
全选
标题 描述 版本 语言 类型 大小 更新日期 下载
产品选型手册 V1.0 中文 PDF 12.4MB 2022-08-18 下载
selection guide V1.0 English PDF 12.4MB 2022-04-06 下载
