SC32M155K6

工作条件

l  工作电压:2.0V~5.5V

l  工作温度:-40 ~ +105℃

EMS

l  ESD

            n  HBM:JS-001-2023 Class 3A

            n  MM:JEDEC EIA/JESD22-A115 Class C

            n  CDM:ANSI/ESDA/JEDEC JS-002-2022 Class C3

l  EFT

            n  EN61000-4-4 Level 4

封装类型

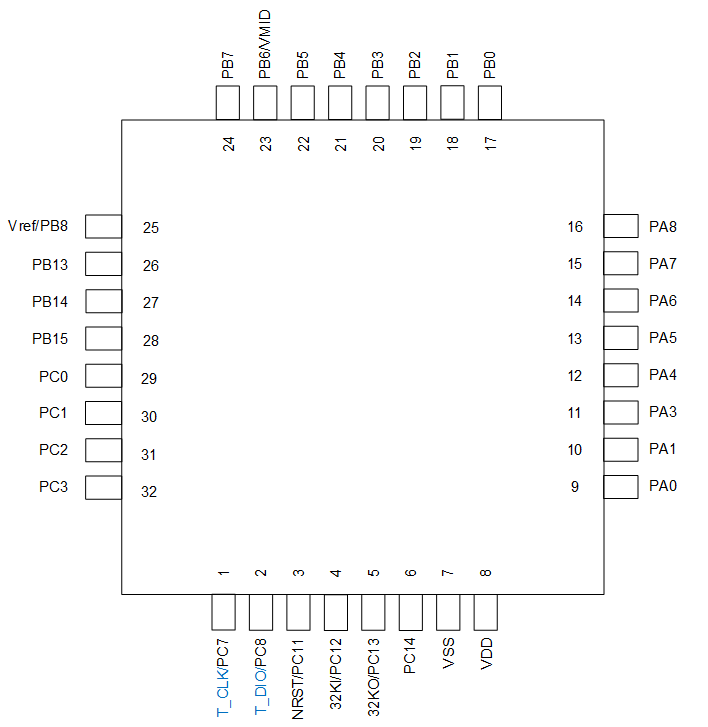

l  32 PIN:LQFP32 (7X7) / QFN32 (4X4)

内核

l  Cortex®-M0+内核

l  带WIC(wakeup interrupt controller)模块

l  64 Bits指令预取

l  自带乘法器

复位

l  上电复位POR

l  软件RST复位

l  通过外部NRST脚(PC11)低电平复位

l  看门狗(WDT)复位

l  低电压复位(LVR)

        n  复位电压有4级可选:分别是:4.3V、3.7V、2.9V、1.9V

        n  缺省值为用户烧写Code Option所选值

总线

l  1个IOPORT

l  1个AHB

l  3个APB:APB0~APB2

省电模式

l  低速模式:系统时钟源可选择LIRC,CPU可工作在32KHz

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,由 INT0~15、Base Timer和CMP唤醒

1.1         存储

主存储区 APROM

l  最大64 Kbytes APROM

l  可重复写入10万次

l  支持硬件读保护加密

l  支持硬件写保护:提供两段禁止IAP操作的区域,用户可通过Code Option设置项,最小设置单位为512 bytes(一个扇区)

系统存储区LDROM

l  4 Kbytes系统存储区,出厂固化BootLoader程序

SRAM

l  8 Kbytes Internal SRAM

l  支持奇偶校验:

        n  额外的1K RAM用于奇偶校验:即SRAM数据总线宽度为 36 位,其中有 4 位用于奇偶校验(每字节1位)

        n  奇偶校验位在写入 SRAM 时进行计算和保存,在读取时自动进行校验。如果某一位失败,则将生成NMI

        n  提供独立的SRAM 奇偶校验错误标志SRAMPEIF

        n  使用时需要注意对SRAM初始化

l  支持从SRAM自举

2K Bytes 用户存储区(类EEPROM)

l  分为4个512 bytes扇区

l  可重复写入10万次

l  常温25℃下数据可保存100年

96 Bits unique ID

l  IFB区域提供96 Bits unique ID

1.2         BootLoader

l  硬件方式:系统存储区:4 Kbytes,出厂固化BootLoader程序

l  软件方式:支持中断向量表重映射,可从APROM区域灵活划分出用户BootLoader程序运行区

1.3         烧写和仿真

l  烧录方式支持ICP / ISP / IAP

l  2线JTAG / SWD烧写和仿真接口

l  加密状态下不支持仿真功能

1.4         时钟源

内建72MHz高频振荡器(HIRC)

l  作为系统时钟源

l  系统上电默认时钟频率fSYS=fHIRC/2

l  频率误差:跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境下的频率误差≤±1%

l  可通过32.768KHz外接晶振进行自动校准,校准后HIRC精度可无限接近外接32.768KHz晶振的精度

内建32KHz 低频振荡器(LIRC)

l  作为系统时钟源

l  固定为WDT 时钟源,WDT使能后此时钟源必开启

l  作为Base Timer时钟源,可唤醒STOP

l  频率误差:跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,经寄存器修正后频率误差≤±4%

可外接32.768 KHz低频晶振(LXT)

l  作为系统时钟源

l  作为Base Timer 时钟源

l  外接32.768KHz振荡器

l  可通过LXT对HIRC进行自动校准

1.5         中断源

l  SC32M15X提供27个中断源

l  四级中断优先级可设

l  外部中断INT

        n  16个INT中断源,共占用4个中断向量

        n  INT经切换设置后可覆盖到所有的GPIO管脚

        n  全部可设上升沿、下降沿、双沿中断,且均有独立对应中断标志位

        n  软件置起相应中断标志位,可触发进入相应的中断

1.6         数字外围

最大30个双向可独立控制GPIO

l  可独立设定上拉电阻

l  全部IO源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(50mA)

看门狗WDT

l  内置WDT,溢出时间3.94~500ms可设

Base Timer(BTM)

l  时钟源LXT和LIRC可选

l  中断频率间隔15.625ms ~ 32s可选

l  可唤醒STOP Mode

4个16位定时/计数器(TIM)Timer0~Timer3

l  16位递增、递减、递增/递减自动重载计数器

l  支持上升沿/下降沿捕获,可实现PWM duty和周期捕获

l  每个TIM提供两路共周期、占空比可调的PWM(TPWMA / TPWMB)输出

l  TIM1、TIM2的定时器溢出及捕获事件可触发DMA请求

l  所有Timer的TnCAP和TnEX管脚均支持重映射

6路16位高级多功能EPWM

l  增强型6路16位共周期多功能EPWM

        n  每一路EPWM的输出可单独使能

        n  每一路EPWM的可单独可设比较值,所以也可以独立设置占空比

        n  每一路EPWM的输出波形可单独设置反向

l  6路EPWM输出线序可设

l  联动功能:提供四个EPWM比较值,当EPWM计数值达到设定比较值,可触发响应的ADC序列采样

l  对齐方式

        n  中心对齐型,包含中心对齐对称模式和中心对齐非对称模式

        n  边沿对齐型

l  可设为独立模式或互补模式

        n  独立模式下,6路EPWM周期相同,但每一路EPWM的打开及输出波形翻转比较值可单独调整

        n  互补模式下可同时输出四组互补、带死区的EPWM波形

l  支持故障检测机制

        n  5种故障触发源:软件触发、CMP0、CMP3、OP1和外部FLT管脚

        n  两种故障响应方式:cycle by cycle和one-shot

        n  每个触发源可单独设置触发电平和故障响应方式

        n  故障触发后,每路EPWM的输出状态单独可设

        n  故障检测输入信号滤波时间可设

l  两种溢出中断:向上溢出与向下溢出中断

l  两种故障响应中断:cycle by cycle和one-shot



三相捕获模块PCAP(3 phase capture)

l  包含1个独立 24 Bits 自动重载计数器,可设定计数门限

l  三路PCAP输入信号:PCAP0 / PCAP1 / PCAP2

l  输入信号两级滤波可设,滤波前后的捕获电平状态均可读取

l  计数器溢出事件和边沿捕获事件均可触发DMA请求

l  鉴相功能:可判断三相信号互差60°/120°情况下的时序异常

2个独立正交编码捕捉模块(QEP)

l  可以与线性或旋转增量编码器等设备连接,用于获取机器的位置、方向等信息。

l  提供3种计数模式

        n  正交计数

        n  方向计数

        n  双脉冲计数

l  每个QEP模块各提供3个输入信号口:QEPnA、QEPnB和QEPnI,n=0~1

        n  输入信号QEPnA、QEPnB可交换输入方向

        n  输入信号QEPnA、QEPnB可单独配置各自的输入极性

        n  为输入信号QEPnA、QEPnB和QEPnI提供最大128分频的数字输入滤波器

l  方向计数和双脉冲计数模式下可选择上升沿、下降沿或双沿计数

l  位置计数器提供2种复位模式:index事件复位、溢出复位

l  支持4种中断源

        n  上溢中断

        n  下溢中断

        n  Index复位中断

        n  边沿触发中断

3个独立UART通信口UART0~2

l  UART2为完整的LIN接口:

        n  主从模式可切换

        n  支持主机模式下硬件break发送(10/13 Bits)

        n  支持从机模式下硬件break检测(10/11 Bits)

        n  支持从机模式下波特率同步

        n  提供相关中断/状态位/标志位

l  每一路UART信号口均可切换至两组IO

l  独立波特率发生器

l  UART0/1支持从STOP模式唤醒

l  三种通讯模式可选:

        n  模式0,8位半双工同步通信模式

        n  模式1,10位全双工异步通信

        n  模式3,11位全双工异步通信

l  UART0和UART1支持DMA请求

l  UART2不支持DMA请求

一个独立的SPI通信口 SPI0

l  SPI0信号口可切换至两组IO

l  提供16位8级FIFO,收发独立

l  SPI模式下相应的信号口驱动能力将增强

l  支持DMA



一个独立TWI通信口 TWI0

l  TWI0信号口可切换至三组IO

l  可配置为主模式或从模式

l  从模式下支持时钟延展

l  通信速率高达1Mbps

l  TWI0支持DMA

一个二合一通信口SPI1&TWI1

l  SPI1和TWI1功能完全独立,寄存器地址和信号口复用

l  SPI1和TWI1信号口可切换至四组IO

l  SPI1支持DMA

l  TWI1

        n  可配置为主模式或从模式

        n  从模式下支持时钟延展

        n  通信速率高达1Mbps

内建CRC校验模块

l  初始值可设,默认为0xFFFF_FFFF

l  多项式可编程,默认为0x04C1_1DB7

l  支持8/16/32 Bits数据单元

DMA

l  4个可独立配置的通道

l  每个DMA通道可向其它通道发送DMA请求

l  数据宽度支持字节,半字,字

l  23个DMA请求源,四个请求优先级

l  支持源/目标地址自动增加或固定

l  支持单笔和批量传输方式

l  传输方式支持:内存到内存、内存到外设、外设到内存、外设到外设

1.7         模拟外围

模拟外围的参考电压有5种选择

l  VDD、2.4V、2.048V、1.024V和外部Vref PIN输入源

内建基准电源模块VREF

l  内建2.4V、2.048V和1.024V三种基准电压

l  可选择外部Vref输入源作为系统模拟电路基准

l  可选择VDD作为系统模拟电路基准

l  ADC / DAC / OP均可独立选择基准源或输入源来自VDD还是VREF模块

数模转换器DAC

l  精度:10位

l  输出方式:

        n  两个独立的DAC输出端口DACOUT0和DACOUT1

        n  内部可输出至OP1的反相端

        n  可输出至CMP0/1/2/3 的负端

模数转换器ADC

l  精度:12位

l  最多支持15路通道

        n  13路外部ADC采样通道AIN0 ~AIN4、AIN7~AIN13、 AIN15

        n  两路AIN与OP复用,可测量OP模块的输出信号,分别为OP0、OP1

        n  内部一路ADC可直接测量VDD电压

        n  内部一路温度采样通道

l  提供ADC阈值看门狗,可同时设定上下阈值,可触发中断

l  两路采样保持电路:

        n  支持两路通道同时采样

        n  单采样模式和双采样模式可选

l  触发模式可选:

        n  手动触发(即软件触发)

        n  序列触发:四组序列可设,可通过EPWM计数值触发序列采样

l  可设ADC转换完成中断,四组序列均有独立的转换完成中断及对应标志位

l  单次转换时间为404ns

l  支持DMA传输:ADC转换完成可产生DMA请求

l  ADC转换结果支持溢出提醒,当溢出发生时OVERRUN标志位置起,且OVERRUN标志位与ADC转换结果在同一寄存器ADCV,用户可一次性读取

运放及可编程增益放大器(OP)

l  内建三个独立的Rail-to-Rail可配置增益放大器:OP0/OP1

l  OP1可设置为比较器(CMP)模式:

        n  输出可作为EPWM fault触发源

        n  CMP模式下迟滞电压固定为10~15mV

        n  CMP模式下的响应时间:典型值50ns

l  两个OP均可配置为PGA模式

        n  同相输入增益:4/8/16/32

        n  反相输入增益:3/7/15/31

l  两个OP的同相端、反相端以及输出端均有独立的对外端口

l  两个OP的输出分别与三路ADC通道复用,输出结果可通过ADC结果寄存器读出

l  OP1均可输出到CMP0和CMP3的正端输入

l  输入失调电压≤10mV,需调零

l  压摆率≥10V/us

三个模拟比较器 CMP0/1/2

l  三个CMP输出端均可接至PCAP模块

l  三个CMP正端均有独立的对外输入端口

l  CMP0的正端CMP0P还可切换至OP1或OP2的输出

l  三个CMP的负端可独立切换至:

        n  三个CMP共用的对外端口CMPxN

        n  内建的DAC输出

        n  内建的虚拟中性点

l  CMP0/1/2中断可唤醒STOP Mode

l  迟滞电压四档可选:0/5/10/20mV

l  响应时间:典型值50ns

一个独立模拟比较器 CMP3

l  CMP3正端可切换至

        n  外部输入端口CMP3P

        n  OP1或OP2的输出

l  CMP3负端可切换至

        n  外部输入端口CMP3N

        n  内建的DAC输出

        n  VREF的16档分压模块输出

l  中断可唤醒STOP Mode

l  迟滞电压四档可选:0/5/10/20mV

l  响应时间:典型值50ns

温度传感器

l  可通过ADC电路测量温度传感器电压

        n  以2.4V内部参考电压作为基准

        n  每上升1℃,ADC转换值会增加固定值

1.8         运算加速单元(Math Rhythm)

l  提供输入输出接口

l  包含多种运算加速模块:除法、开方、三角函数、反正切、SVPWM、坐标变换、PID等

l  数据通过DMA搬运
