SC95F7615B

工作条件:

l  工作电压:2.0V~5.5V

l  工作温度:-40 ~ +105



EMS

l  ESD

n  HBMMIL-STD-883J Class 3A

n  MMJEDEC EIA/JESD22-A115  Class C

n  CDMANSI/ESDA/JEDEC JS-002-2018 Class C3

l  EFT

n  EN61000-4-4 Level 4



封装类型

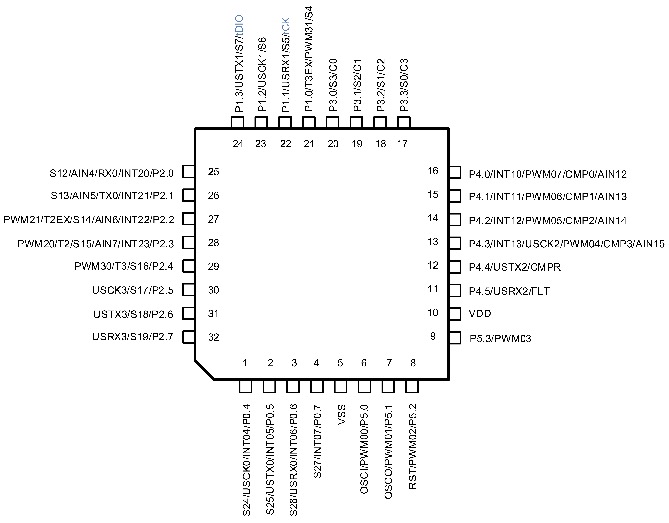

l  32 PIN: LQFP32 (7X7)




CPU

l  超高速1T 8051内核, 指令集全兼容8051,执行速度约为其它1T 80512

l  双数据指针(DPTRs



Flash ROM

l  64 Kbytes Flash ROM

l  MOVC禁止寻址0000H~00FFH

l  可重复写入10万次

l  可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM



LDROM

l  用于存放用户的BootLoader引导代码(boot code

l  可通过Code Option设置项将LDROM设为0K/1K/2K/4K



EEPROM

l  独立的6K bytes EEPROM

l  10万次写入,常温下100年以上保存寿命



SRAM

l  256 bytes片内直接存取RAM

l  额外8 Kbytes片内间接存取RAM

l  80 bytes  PWM&LCD专用RAM



烧写和仿真:

l  2线JTAG烧写和仿真接口



系统时钟(fSYS):

l  内建高频32MHz振荡器(fHRC

n  IC工作的系统时钟,可通过编程器选择设定为:32/16/8/4MHz@2.0~5.5V

n  频率误差:跨越 (2.0V~5.5V) (-40 ~ 85) 应用环境, 不超过 ±1%

n  频率误差:跨越 (2.0V~5.5V) (-40 ~ 105) 应用环境, 不超过 ±2%

n  可通过32.768kHz外接晶振进行自动校准,校准后HRC精度可无限接近外接32.768kHz晶振的精度



内置低频晶体振荡器电路:

l  可外接32.768kHz振荡器,作为Base Timer 时钟源,可唤醒STOP



内建低频 32kHz LRC 振荡器:

l  可作为Base TimerWDT 的时钟源,可唤醒STOP

l  频率误差:跨越 (4.0 ~ 5.5V) (-20 ~ 85) 应用环境,经寄存器修正后频率误差不超过 ±4%



低电压复位(LVR):

l   复位电压有4级可选:分别是:4.3V3.7V2.9V1.9V

l   缺省值为用户烧写Code Option所选值



中断(INT):

l  Timer0~Timer4INT0~2ADCPWMUARTUSCI0~5Base TimerCMP19个中断源

l  外部中断有3个中断向量,共16个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l  GPIO最大30个双向可独立控制的 I/O

n  可独立设定上拉电阻

n  P0~P3L(P3.0/1/2/3)口源驱动能力分四级控制

n  全部IO具有大灌电流驱动能力(50mA

l  内置WDT,可选时钟分频比

l   5个定时器Timer0Timer1Time2Timer3Timer4

n  Time2Timer3Timer4可实现Capture功能

n  Time2Timer3Timer4可各提供两路常规PWM

l  616位常规PWM

n  Timer2Timer3Timer4各提供两路

l  816位多功能PWM

n  共用周期、占空比单独可调

n  带死区、可互补PWM输出

l   1个独立UART通信口

l   4UART/SPI/IIC三选一通讯口USCI

n   其中,当USCI0被设置为SPI0时,其信号口所对应管脚的驱动能力将增强

l   内建CRC校验模块

l   集成16 ×16位硬件乘除法器(MDU



LCD/LED驱动器:

l  LCD/LED二选一,共用寄存器和IO

l  8 X 246 X 265 X 27、或4 X 28LED驱动

l  LED segment口源驱动能力分四级控制

l  8 X 246 X 265 X 27、或4 X 28LCD驱动



模拟外围:

l  912±2LSB ADC

n  内建基准的2.048V 1.024V2.4V参考电压

n  ADC的参考电压有4种选择,分别是 VDD以及内部2.048V 1.024V2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断



l  1个模拟比较器

n  四路输入一路参考电压输入

n  比较电压16级可选(VDD分压)



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,由 INT0~2BaseTimerCMP唤醒
