SC92F7300

工作电压: 2.4V~5.5V

工作温度:  -40 ~ 85℃



EMS

l  ESD

n  HBM:MIL-STD-883J Class 3B

n  MM:JEDEC EIA/JESD22-A115 Class C

n  CDM:ANSI/ESDA/JEDEC JS-002-2018 Class C3

l  EFT

n  EN61000-4-4 Level 4

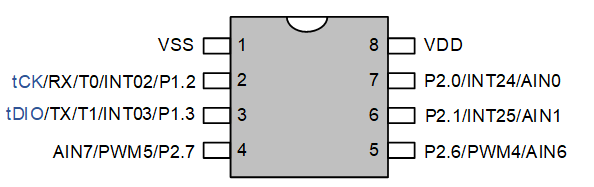

封装

SOP8



内核:       高速1T 8051



Flash ROM

l  8 Kbytes Flash ROM(MOVC禁止寻址0000H~00FFH)可重复写入1万次



IAP

l  可code option成0K、0.5K、1K或8K

l  用户在对Flash ROM进行IAP操作的应用时,需将LVR设定为3.7V或更高,并保证VDD电压范围在3.7V~5.5V之间

l  用户在对EEPROM进行IAP操作的应用时,需保证VDD电压范围在2.4V~5.5V之间



注意:用户在对芯片进行烧录时,烧录电压档位只能选择5V档位!



EEPROM:独立的128 bytes,可重复写入10万次,10年以上保存寿命

SRAM内部256 bytes+外部256 bytes



系统时钟(fSYS):

l   内建高频 24MHz振荡器(fHRC

n  IC工作的系统时钟,可通过编程器选择设定为:24MHz@3.7~5.5V、12/6/2MHz@2.4~5.5V

n  频率误差:跨越 (2.4V~5.5V) 及 (-40 ~ 85℃) 应用环境,不超过 ±1%



内建低频 32kHz LRC 振荡器:

l   可作为BaseTimer的时钟源,并唤醒STOP

l   可作为WDT的时钟源



低电压复位(LVR):

l  复位电压有4级可选:分别是:4.3V、3.7V、2.9V、2.3V

l  缺省值为用户烧写Code Option所选值



Flash烧写和仿真

l  2线JTAG烧写、仿真接口



中断(INT)

l  Timer0,Timer1,Timer2,INT0,INT2,ADC,PWM,UART,Base Timer共9个中断源

l  外部中断有2个中断向量,共8个中断口,全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设



数字外围:

l  最大6个双向可独立控制的 I/O口,可独立设定上拉电阻

l  P0、P2口源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(70mA)

l  11位WDT,可选时钟分频比

l  3个标准 80C51 定时器Timer0、Timer1和Timer2

l  2路共用周期、单独可调占空比的 8位PWM

l  1个独立UART通信口



模拟外围:

l   5路12位ADC

n  内建基准的 2.4V 参考电压

n  ADC的参考电压有2种选择,分别是 VDD以及内部2.4V

n  内部一路ADC可直接测量VDD电压

n  可设ADC转换完成中断



省电模式:

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,可由 INT0、2和BaseTimer唤醒
