SC92F7412B
工作电压：2.4V~5.5V
工作温度：-40 ~ 85℃
EMS
l ESD
n HBM:JS-001-2023 Class 3A
n CDM:ANSI/ESDA/JEDEC JS-002-2022 Class C3
l EFT
n EN6100-4-4 Level 4

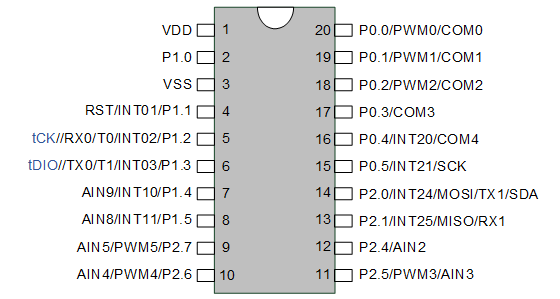

封装：
SOP20/TSSOP20
内核：1T 8051
Flash ROM：
l 16 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
IAP：
l 可通过code option将Flash ROM的IAP区域设置为：0K、0.5K、1K或16K
l 用户在对Flash ROM进行IAP操作的应用时，需将LVR设定为2.9V或更高，并保证VDD电压范围在2.9V~5.5V之间。
l 用户在对EEPROM进行IAP操作的应用时，需保证VDD电压范围在2.4V~5.5V之间
EEPROM：128 bytes，无需擦除，5万次写入，10年以上保存寿命@85℃
SRAM：内部256 bytes+外部768 bytes
系统时钟（fSYS）：
l 内建高频24MHz 振荡器（fHRC）
n 作为系统时钟源时，fSYS可通过编程器选择设定为/1 /2 /4 /12 这四种分频中的一种
n 频率误差：跨越 (2.4V~5.5V) 及 (-40 ~ 85℃) 应用环境，不超过 ±1%
l 内置高频晶体振荡器电路
n 作为系统时钟源时，fSYS可通过编程器选择使用外接晶振 /1 /2 /4 /12 这四种分频中的一种
n 频率误差：跨越 (2.4V~5.5V) 及 (-40 ~ 85℃) 应用环境，不超过 ±1%
内建低频32kHz LRC 振荡器：
l 可作为Base Timer的时钟源，可唤醒STOP
l 可作为WDT的时钟源
l 频率误差：跨越 (4.0V ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，频率误差不超过 ±4%
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写和仿真接口
中断（INT）：
l Timer0，Timer1，Timer2，INT0~2，ADC，PWM，UART，SSI，Base Timer共11 个中断源
l 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
l 最大18个双向可独立控制的 I/O口，可独立设定上拉电阻
l P0、P2口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（70mA）
l 11位WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l Timer2可实现Capture功能
l 6路共用周期、单独可调占空比的 10位PWM ，可同时输出三组互补带死区的PWM波形
l 5个IO可作为1/2 BIAS的LCD COM输出
l 1个独立UART通信口（可切换IO口）
l 1个UART/SPI/TWI三选一通讯口SSI（可切换IO口）
l 集成16 ×16位硬件乘除法器
模拟外围：
l 7路12位ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择，分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~2和BaseTimer唤醒
