SC95F7615

建议使用SC95F7615B产品

工作条件
l 宽电压工作范围:2.0V~5.5V.
l 工业级工作温度: -40 ~ +105.
抗干扰能力
l ESD 6KV
l EFT 4KV
封装类型

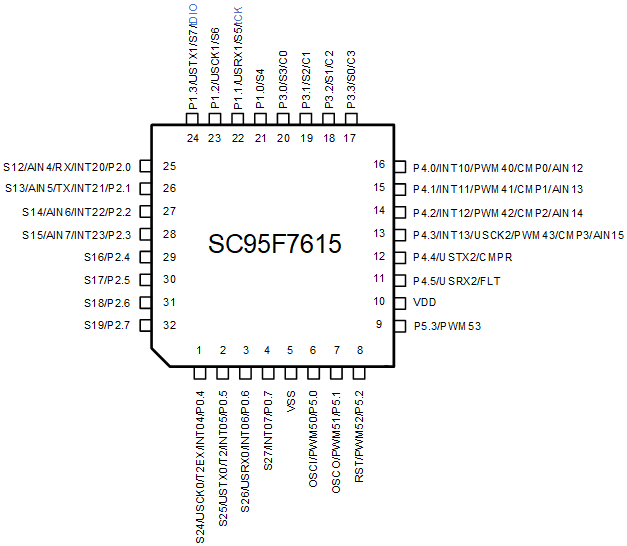

l 32 PIN: LQFP32 (7X7) / QFN32 (5X5)
CPU
l 超高速1T 8051内核, 指令集全兼容8051,执行速度约为其它1T 80512
l 双数据指针(DPTRs
存储
l 64 Kbytes Flash ROM

n 分为128个扇区(sector),每个sector 512 bytes

n 可反复写入10万次

n 25℃环境下数据可保存100年以上

l IAP (In Application Programming):可通过Code Option设置项将Flash允许IAP操作的范围设为:1/2/4/64K
l 安全加密:可对APROMLDROM加密,确保程序代码无法被读出
l BootLoader:内置1 Kbytes LDROM
l Unique ID 96 bits Unique ID,存放IC的唯一识别码
l SRAM

n 内部256 bytes 片内直接存取RAM

n 4 Kbytes外部RAM+PWM&LCD RAM 80 bytes片内间接存取RAM(XRAM)通过MOVX指令读写

烧录仿真
l  2线JTAG烧写、仿真接口,支持带电仿真
l 量产烧录:64 Kbytes Flash ROM的烧录加校验总时间可低至2s
时钟源
l 内建高频 32MHz 振荡器(HRC

n IC的系统时钟频率(fSYS),可通过编程器选择设定为: 32/16/8/4MHz

n 全电压范围内(2.0V~5.5V)

u  -10 ~ 85℃应用环境,频率误差不超过 ±1%

u  -40 ~ 105℃应用环境,频率误差不超过 ±2%

n 可通过32.768kHz外接晶振进行自动校准,校准后HRC精度可无限接近外接32.768kHz晶振的精度

l 内置低频晶体振荡器电路:可外接32k振荡器,作为Base Timer 时钟源
l 内建低频 32kHz 振荡器 (LRC):作为Base TimerWDT的时钟源
低电压复位(LVR
l 复位电压有4级可选: 4.3/3.7/ 2.9/1.9V,缺省值为用户Code Option所选值
中断
l 最多16个中断源:Timer0~Timer4INT0~2ADCPWMUARTUSCI0~2Base TimerCMP
l 外部中断INT0~23个中断向量、16个中断口,全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围
l GPIO

n 最大30个双向可独立控制的 I/O口,可独立设定上拉电阻

n 全部I/O具有大灌电流驱动能力(50mA

l 内置WDT,可选时钟分频比
l 5个定时器Timer0~4
l 812PWM

n 可设为独立模式或互补模式:独立模式下8PWM共周期,占空比可单独设置;互补模式下可同时输出四组互补、带死区的PWM波形

n 输出波形可反向,可设为中心对齐型或边沿对齐型

n 支持故障检测机制

l 1个独立UART通信口UART0
l 3UART/SPI/TWI三选一USCI通信口
l 集成16 ×16位硬件乘除法器
l 内建CRC校验模块
l LCD/LED驱动器

n LCD/LED驱动功能二选一,共用寄存器和I/O

n LED驱动:4 X 16段,LED segment口(P0~P3)源驱动能力四级可选

n LCD驱动:4 X 16

模拟外围
l 912位高速ADC

n 1MHz超高速采样时钟,采样到完成转换的总时间低至2μs

n 3种参考电压可选:内部的2.048V、内部的1.024VVDD

n 内部一路ADC可直接测量VDD电压

l 1个模拟比较器

n 四路输入一路参考电压输入

n 比较电压16级可选(VDD分压)

电源管理
l Normal Mode:程序和HRC正常运行,电流功耗低至5.2mA (VDD=5V, fSYS=32MHz)
l IDLE Mode:程序停止运行,电流功耗低至2.5mA (VDD=5V),可由任何中断唤醒
l STOP ModeHRC停振,可由 INT0~2Base Timer唤醒
