SC32F12TK7PJR

1  主要功能
工作条件

l  工作电压:2.0V~5.5V

l  工作温度:-40 ~ +105℃

EMS

l  ESD

n  HBM:JEDECEIA/JESD22-A114F Class 3A

n  MM:JEDEC EIA/JESD22-A115C Class C

n  CDM: JS-002-2022 Class C3

封装类型

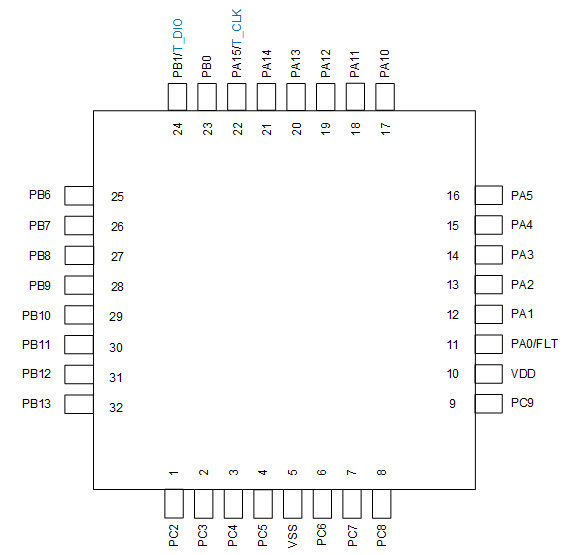

l  32 PIN:LQFP32 (7X7)

内核

l  Cortex®-M0+内核

l  带WIC(wakeup interrupt controller)模块

l  带MPU模块

l  64 bits指令预取

l  自带乘法器

复位

l  上电复位POR

l  软件RST复位

l  通过外部NRST脚(PC8)低电平复位

l  看门狗(WDT)复位

l  低电压复位(LVR)

n  复位电压有4级可选:分别是:4.3V、3.7V、2.9V、1.9V

n  缺省值为用户烧写Code Option所选值

总线

l  1个IOPORT

l  1个AHB

l  3个APB:APB0~APB2

省电模式

l  低速模式:系统时钟源可选择LIRC,CPU可工作在32KHz

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,由 INT0~15、Base Timer、TK和CMP唤醒

1.1  存储
主存储区 APROM

l  最大128 Kbytes APROM

l  可重复写入10万次

l  支持硬件读保护加密

l  支持硬件写保护:提供两段禁止IAP操作的区域,用户可通过Code Option设置项,最小设置单位为512 bytes(一个扇区)

系统存储区LDROM

l  4 Kbytes系统存储区,出厂固化BootLoader程序

SRAM

l  16 Kbytes Internal SRAM

l  支持奇偶校验:

n  额外的2K RAM用于奇偶校验:即SRAM数据总线宽度为36位,其中有4位用于奇偶校验(每字节1位)

n  奇偶校验位在写入SRAM时进行计算和保存,在读取时自动进行校验。如果某一位失败,则将生成不可屏蔽中断(Cortex®-M0+ NMI)

n  提供独立的SRAM奇偶校验错误标志SRAMPEIF

n  使用时需注意对SRAM初始化

l  支持从SRAM自举

1.5K Bytes 用户存储区(类EEPROM)

l  分为3个512 bytes扇区

l  可重复写入10万次

l  常温25℃下数据可保存100年

96 bits unique ID

l  96 bits Unique ID定义在design option区域

1.2 BootLoader

l  硬件方式:系统存储区: 4 Kbytes,出厂固化BootLoader程序

l  软件方式:支持中断向量表重映射,可从APROM区域灵活划分出用户BootLoader程序运行区

1.3 烧写和仿真

l  烧录方式支持ICP / ISP / IAP

l  2线JTAG / SWD烧写和仿真接口

l  加密状态下不支持仿真功能

1.4 时钟源
内建高频64MHz高频振荡器(HIRC)

l  可作为系统时钟源

l  系统上电默认时钟频率fSYS为fHIRC/2

l  频率误差:跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境,不超过±1%

l  可通过32.768kHz外接晶振进行自动校准,校准后HIRC精度可无限接近外接32.768kHz晶振的精度

内建低频32kHz 低频振荡器(LIRC)

l  可作为系统时钟源

l  固定为WDT时钟源,WDT使能后此时钟源自动开启

l  可作为Base Timer时钟源

l  可作为LCD/LED时钟源

l  频率误差:跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,经寄存器修正后频率误差不超过±4%

可外接2~16MHz高频晶振(HXT)

l  可作为系统时钟源

l  用户可以选择外接晶振振荡频率<12MHz或≥12MHz

可外接32.768 KHz低频晶振(LXT)

l  可作为系统时钟源

l  可作为Base Timer时钟源

l  可作为LCD/LED时钟源

l  可外接32.768kHz振荡器

l  可通过LXT对HIRC进行自动校准

1.5中断源

l  提供25个中断源

l  四级中断优先级可设

l  外部中断INT

n  16个INT中断源,共占用4个中断向量

n  INT经切换设置后可覆盖到所有的GPIO管脚

n  全部INT可设为上升沿、下降沿、双沿中断,且均有独立对应中断标志位

n  软件置起相应中断标志位,可触发进入相应的中断

1.6 数字外围
最大30个双向可独立控制GPIO

l  可独立设定上拉电阻

l  全部GPIO源驱动能力分四级控制

l  全部GPIO具有大灌电流驱动能力(50mA)

看门狗WDT

l  内置WDT,溢出时间3.94~500ms可设

Base Timer(BTM)

l  时钟源LXT和LIRC可选

l  中断频率间隔15.625ms~32s

l  可唤醒 STOP Mode

8个16位定时/计数器(TIM)Timer0~Timer7

l  16位递增、递减、递增/递减自动重载计数器

l  支持上升沿/下降沿捕获,可实现PWM duty和周期捕获

l  每个TIM提供两路共周期、占空比可调的PWM(TPWMA / TPWMB)输出

l  TIM1、TIM2、TIM6的定时器溢出及捕获事件可触发DMA请求

8路16位高级PWM0

l  时钟源可以选择到64MHz

l  共用周期、占空比单独可调

l  带死区、可互补PWM输出

l  支持中心对齐模式

l  支持故障检测

20路8位常规LEDPWM

l  共用周期、占空比单独可调

l  支持中心对齐模式

5个独立UART通信口UART0~3、UART5

l  UART2为完整的LIN接口:

n  主从模式可切换

n  支持主机模式下硬件break发送(10/13bits)

n  支持从机模式下硬件break检测(10/11bits)

n  支持从机模式下波特率同步

n  提供相关中断/状态位/标志位

l  每一路UART口均可切换至两组IO

l  独立波特率发生器

l  UART2不支持从STOP Mode唤醒

l  UART0/1/3/4/5支持从STOP Mode唤醒

l  三种通讯模式可选:

n  模式0,8位半双工同步通信模式

n  模式1,10位全双工异步通信

n  模式3,11位全双工异步通信

l  UART0和UART1支持DMA请求

l  UART2~5不支持DMA请求

3个独立SPI通信口 SPI0~SPI2

l  SPI0

n  提供16位8级FIFO,收发独立

n  SPI模式下相应的信号口驱动能力将增强

n  信号口共4组IO映射可选

n  支持DMA

l  SPI1

n  信号口共4组IO映射可选

n  支持DMA

l  SPI2

n  信号口共4组IO映射可选

n  不支持DMA

两个独立TWI通信口 TWI0/TWI1

l  可配置为主模式或从模式

l  从模式下支持时钟延展

l  通信速率高达1Mbps

l  TWI0支持DMA

l  TWI0信号口共6组IO映射可选

l  TWI1信号口共6组IO映射可选

内建CRC校验模块

l  初始值可设,默认为0xFFFF_FFFF

l  多项式可编程,默认为0x04C1_1DB7

l  支持8/16/32bit数据单元

LCD/LED驱动

l  时钟源LXT和LIRC可选

l  LCD/LED二选一,共用寄存器和端口

l  LED

n 4 X 16段LED驱动

n  LED segment口源驱动能力四级可选

n  寄存器与32路LEDPWM共用,可通过中心对齐的PWM波形实现LED替代驱动及灰度调整

l  LCD

n  4 X 16段LCD驱动

n  LCD电压输出口分压电阻阻值可选

n  两种偏置电压可选:1/3和1/4

n  波形模式Type A和Type B两种可选

n  帧频三档可选:

u  Type A模式下32/64/128Hz

u  Type B模式下64/128/256Hz

DMA

l  2个可独立配置的通道

l  每个DMA通道可向其它通道发送DMA请求

l  数据宽度支持字节,半字,字

l  22个DMA请求源,四个请求优先级

l  支持源/目标地址自动增加或固定

l  支持单次和批量传输方式

l  传输方式支持:内存到内存、内存到外设、外设到内存、外设到外设

1.7 模拟外围
23路高灵敏度触控电路(TK)

l  仅SC32F12T系列支持

l  通道可以并联扫描

l  CMOD管脚需对地接入103电容

l  支持自电容方案和互电容模式

l  支持低功耗模式

l  支持快速唤醒STOP Mode

l  可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

l  全套开发支持:高灵活触控软件库,智能化调试软件

模数转换器ADC

l  精度:14位

l  最多支持10路通道

n  外部8路ADC采样通道与IO口其它功能复用

n  内部一路ADC可直接测量VDD电压

n  内部一路ADC可直接测量OP输出

l  ADC的参考电压有4种选择: VDD以及内部2.048V 、1.024V或2.4V

l  可设ADC转换完成中断

l  支持单通道连续转换模式

l  支持DMA传输:ADC转换完成可产生DMA请求

l  支持单通道连续转换模式

l  ADC转换结果支持溢出标志提醒,且OVERRUN标志位与ADC转换结果在同一寄存器ADCV,用户可一次性读取

运放(OP)

l  一个Rail-to-rail的运放

l  可配置为PGA模式:

n  同相输入增益:8/16/32/64

n  反相输入增益:7/15/31/63

l  同相输入端引出两个外部引脚:OP_P0或OP_P1

l  反相输入端引出一个外部引脚:OP_N

l  输出端引出一个外部引脚:OP_O

l  输出端可直接接入ADC输入

l  输出端可直接接入CMP正端

模拟比较器 CMP

l  正端输入信号五种可选:

n  四个模拟信号正输入端CMP0~CMP3

n  OP输出端

l  负端输入电压可选择CMPR引脚或内部VDD分压的15档比较电压中的一种

l  CMP中断可唤醒STOP Mode
