SC32F10GG8XJU

工作条件

l  工作电压:2.0V~5.5V

l  工作温度:-40 ~ +105℃

EMS

l  ESD

n  HBM:MIL-STD-883J Class 3B

n  MM:JEDEC EIA/JESD22-A115 Class C

n  CDM:ANSI/ESDA/JEDEC JS-002-2018 Class C3

l  EFT

n  EN61000-4-4 Level 4

封装类型

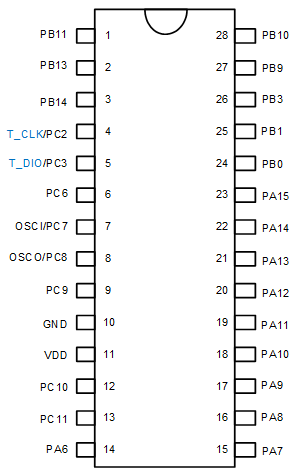

l  28 PIN: TSSOP28

内核

l  Cortex®-M0+内核

l  带WIC(wakeup interrupt controller)模块

l  64 bits指令预取

l  自带乘法器

复位

l  上电复位POR

l  软件RST复位

l  通过外部NRST脚(PC1)低电平复位

l  看门狗(WDT)复位

l  低电压复位(LVR)

n  复位电压有4级可选:分别是:4.3V、3.7V、2.9V、1.9V

n  缺省值为用户烧写Code Option所选值

总线

l  1个IOPORT

l  1个AHB

l  3个APB:APB0~APB2

省电模式

l  IDLE Mode,可由任何中断唤醒

l  STOP Mode,由 INT0~15、Base Timer、TK和CMP唤醒

1.1     存储

主存储区APROM

l  最大256 Kbytes APROM

l  可重复写入10万次

l  支持硬件读保护加密

l  支持硬件写保护:提供两段禁止IAP操作的区域,用户可通过Code Option设置项,最小设置单位为512 bytes(一个扇区)

系统存储区LDROM

l  2 Kbytes系统存储区,出厂固化BootLoader程序

SRAM

l  8 Kbytes Internal SRAM

l  支持从SRAM自举

96 bits unique ID

l  96 bits Unique ID定义在design option区域

1.2     BootLoader

l  硬件方式:系统存储区:2 Kbytes,出厂固化BootLoader程序

l  软件方式:支持中断向量表重映射,可从APROM区域灵活划分出用户BootLoader程序运行区

1.3     烧写和仿真

l  烧录方式支持ICP / ISP / IAP

l  2线JTAG / SWD烧写和仿真接口

l  加密状态下不支持仿真功能

1.4     时钟源

内建高频32MHz高频振荡器(HIRC)

l  可作为系统时钟源

l  可作为PLL时钟源

l  频率误差:跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境, 不超过 ±1%

l  可通过32.768kHz外接晶振进行自动校准,校准后HIRC精度可无限接近外接32.768kHz晶振的精度

内建低频 32kHz 低频振荡器(LIRC)

l  可作为系统时钟源

l  固定为WDT 时钟源,WDT使能后此时钟源必开启

l  可作为Base Timer时钟源

l  可作为LCD/LED时钟源

l  频率误差:跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境,经寄存器修正后频率误差不超过±4%

可外接2~16MHz高频晶振(HXT)

l  可作为系统时钟源

l  可作为PLL时钟源

l  用户可以选择外接晶振振荡频率<12MHz或≥12MHz

可外接32.768 KHz低频晶振(LXT)

l  可作为系统时钟源

l  可作为Base Timer 时钟源

l  可作为LCD/LED时钟源

l  可外接32.768kHz振荡器

l  可通过LXT对HIRC进行自动校准

PLL

l  可作为系统时钟源

l  PLL时钟来源可选HIRC或HXT

l  输出PLLRCLK最高可到64MHz,可作为系统时钟

1.5     中断源

l  提供27个中断源

l  四级中断优先级可设

l  外部中断INT

n  16个INT中断源,共占用4个中断向量

n  INT经切换设置后可覆盖到所有的GPIO管脚

n  全部INT可设为上升沿、下降沿、双沿中断,且均有独立对应中断标志位

n  软件置起相应中断标志位,可触发进入相应的中断

1.6     数字外围

最大26个双向可独立控制GPIO

l  可独立设定上拉电阻

l  全部IO源驱动能力分四级控制

l  全部IO具有大灌电流驱动能力(50mA)

看门狗WDT

l  内置WDT,溢出时间3.94~500ms可设

Base Timer(BTM)

l  时钟源LXT和LIRC可选

l  中断频率间隔15.625ms ~ 32s可选

l  可唤醒STOP Mode

8个16位定时/计数器(TIM)Timer0~Timer7

l  16位递增、递减、递增/递减自动重载计数器

l  支持上升沿/下降沿捕获,可实现PWM duty和周期捕获

l  TIM1~7可通过Tn端口提供duty可单独调的PWM:TnPWMA

l  TIM0可通过TnEX端口提供duty可单独调的PWM:TnPWMB

l  TIM1/2/6的定时器溢出及捕获事件可触发DMA请求

l  TIM2/3/7的Tn管脚支持重映射

5路16位高级PWM0

l  时钟源可以选择到64MHz

l  共用周期、占空比单独可调

l  带死区、可互补PWM输出

l  支持故障检测

15路8位LEDPWM

l  共用周期、占空比单独可调

l  支持中心对齐模式

l  支持故障检测

4个独立UART通信口UART0~3

l   UART2可以映射到另外一组IO

l   独立波特率发生器

l   支持从STOP Mode唤醒

l   三种通讯模式可选:

n  模式0,8位半双工同步通信模式

n  模式1,10位全双工异步通信

n  模式3,11位全双工异步通信

l   UART0和UART1支持DMA请求

l   UART2和UART3不支持DMA请求

两个独立SPI通信口 SPI0/SPI1

l   SPI0

n  提供16位8级FIFO,收发独立

n  可映射到另外两组IO

n  支持DMA

l   SPI1

n  可映射到另外一组IO

n  支持DMA

两个独立TWI通信口 TWI0/TWI1

l   可配置为主模式或从模式

l   从模式下支持时钟延展

l   通信速率高达1Mbps

l   TWI0支持DMA

内建CRC校验模块

l   初始值可设,默认为0xFFFF_FFFF

l   多项式可编程,默认为0x04C1_1DB7

l   支持8/16/32bit数据单元

LCD/LED驱动

l  时钟源LXT和LIRC可选

l  LCD/LED二选一,共用寄存器和IO口

l  LED

n  4 X 20段LED驱动

n  LED segment口源驱动能力分四级控制

n  寄存器与32路LEDPWM共用,可通过中心对齐的PWM波形实现LED替代驱动及灰度调整

l  LCD

n  4 X 20段LCD驱动

n  LCD电压输出口分压电阻阻值可选

n  两种偏置电压可选:1/3和1/4

n  波形模式Type A和Type B两种可选

n  帧频三档可选:Type A模式下32 Hz~128 Hz

DMA

l   4个可独立配置的通道

l   每个DMA通道可向其它通道发送DMA请求

l   数据宽度支持字节,半字,字

l   24个DMA请求源,四个请求优先级

l   支持源/目标地址自动增加或固定

l   支持单次和批量传输方式

l   传输方式支持:内存到内存、内存到外设、外设到内存、外设到外设

1.7     模拟外围

模数转换器ADC

l  精度:14位

l  最多支持7路通道

l  外部6路ADC采样通道与IO口其它功能复用

l  内部一路ADC可直接测量VDD电压

l  ADC的参考电压有4种选择: VDD以及内部2.048V 、1.024V或2.4V

l  可设ADC转换完成中断

l  支持单通道连续转换模式

l  支持DMA

模拟比较器 CMP

l  1个模拟信号正输入端CMP3

l  负端输入电压可选择CMPR移交或内部VDD分压的16档比较电压中的一种

l  CMP中断可唤醒STOP Mode
