SC92F7301
工作电压： 2.4V~5.5V
工作温度： -40 ~ 85℃
EMS
l ESD
n HBM：MIL-STD-883J Class 3B
n MM：JEDEC EIA/JESD22-A115 Class C
n CDM：ANSI/ESDA/JEDEC JS-002-2018 Class C3
l EFT
n EN61000-4-4 Level 4

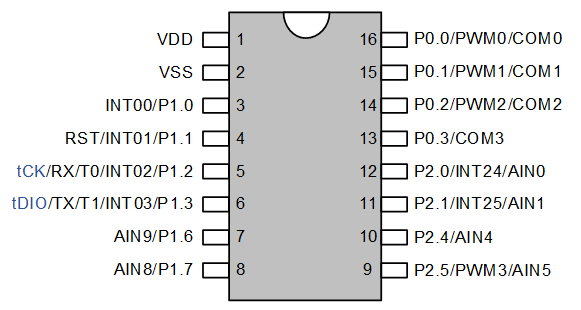

封装：
SOP16
内核： 高速1T 8051内核
Flash ROM：
l 8 Kbytes Flash ROM（MOVC禁止寻址0000H~00FFH）可重复写入1万次
IAP：
l 可code option成0K、0.5K、1K或8K
l 用户在对Flash ROM进行IAP操作的应用时，需将LVR设定为3.7V或更高，并保证VDD电压范围在3.7V~5.5V之间
l 用户在对EEPROM进行IAP操作的应用时，需保证VDD电压范围在2.4V~5.5V之间
EEPROM：独立的128 bytes，可重复写入10万次，10年以上保存寿命
SRAM：内部256 bytes+外部256 bytes
系统时钟（fSYS）：
l 内建高频 24MHz振荡器（fHRC）
n IC工作的系统时钟，可通过编程器选择设定为:24MHz@3.7~5.5V、12/6/2MHz@2.4~5.5V
n 频率误差：跨越 (2.4V~5.5V) 及 (-40 ~ 85℃) 应用环境，不超过 ±1%
内建低频 32kHz LRC 振荡器：
l 可作为BaseTimer的时钟源，并唤醒STOP
l 可作为WDT的时钟源
低电压复位（LVR）：
l 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、2.3V
l 缺省值为用户烧写Code Option所选值
Flash烧写和仿真：
l 2线JTAG烧写、仿真接口
中断（INT）：
l Timer0，Timer1，Timer2，INT0，INT2，ADC，PWM，UART，Base Timer共9个中断源
l 外部中断有2个中断向量，共8个中断口，全部可设上升沿、下降沿、双沿中断
l 两级中断优先级可设
数字外围：
l 最大14个双向可独立控制的 I/O口，可独立设定上拉电阻
l P0、P2口源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（70mA）
l 11位WDT，可选时钟分频比
l 3个标准 80C51 定时器Timer0、Timer1和Timer2
l 4路共用周期、单独可调占空比的 8位PWM
l 1个独立UART通信口
模拟外围：
l 7路12位ADC
n 内建基准的 2.4V 参考电压
n ADC的参考电压有2种选择，分别是 VDD以及内部2.4V
n 内部一路ADC可直接测量VDD电压
n 可设ADC转换完成中断
省电模式：
l IDLE Mode，可由任何中断唤醒
l STOP Mode，可由 INT0、2和BaseTimer唤醒
