工作条件

l  宽电压工作范围：2.0V~5.5V.

l  工业级工作温度： -40℃ ~ +105℃.

EMS

l  ESD

n  HBM：MIL-STD-883J Class 3A

n  MM：JEDEC EIA/JESD22-A115 Class C

l  EFT

n  EN61000-4-4 Level 4

封装类型

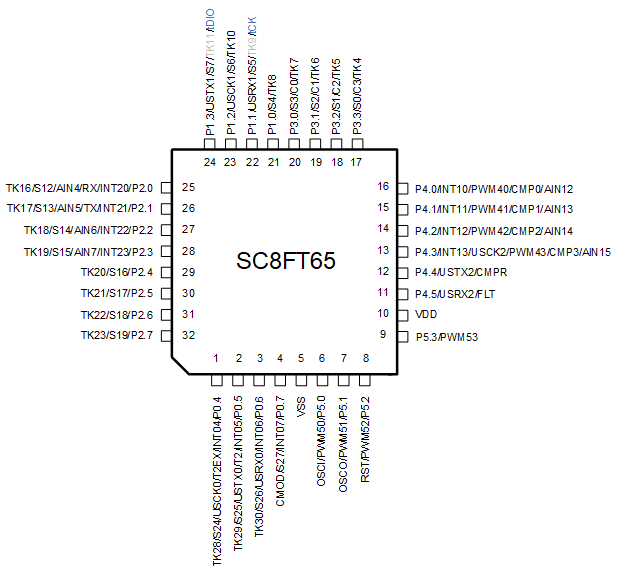

l  32 PIN: LQFP32 (7X7)

CPU

l  超高速1T 8051内核， 指令集全兼容8051，执行速度约为其它1T 8051的2倍

l  双数据指针（DPTRs）

存储

l  64 Kbytes Flash ROM

n  分为128个扇区（sector），每个sector 为512 bytes

n  可反复写入10万次

n  25℃环境下数据可保存100年以上

l  IAP (In Application Programming)：可通过Code Option设置项将Flash允许IAP操作的范围设为：1/2/4/64K

l  安全加密：可对APROM和LDROM加密，确保程序代码无法被读出

l  BootLoader：内置1 Kbytes LDROM

l  Unique ID： 96 bits Unique ID，存放IC的唯一识别码

l  SRAM：

n  内部256 bytes 片内直接存取RAM

n  4 Kbytes外部RAM+PWM&LCD RAM 80 bytes片内间接存取RAM(XRAM)通过MOVX指令读写

烧录仿真

l   2线JTAG烧写、仿真接口，支持带电仿真

l  量产烧录：64 Kbytes Flash ROM的烧录加校验总时间可低至2s

时钟源

l  内建高频 32MHz 振荡器（HRC）

n IC的系统时钟频率（f_SYS），可通过编程器选择设定为： 32/16/8/4MHz

n 全电压范围内(2.0V~5.5V)：

u  -10 ~ 85℃应用环境，频率误差不超过 ±1%

u  -40 ~ 105℃应用环境，频率误差不超过 ±2%

n 可通过32.768kHz外接晶振进行自动校准，校准后HRC精度可无限接近外接32.768kHz晶振的精度

l 内置低频晶体振荡器电路：可外接32k振荡器，作为Base Timer 时钟源

l  内建低频 32kHz 振荡器 (LRC)：作为Base Timer及WDT的时钟源

低电压复位（LVR）

l  复位电压有4级可选： 4.3/3.7/ 2.9/1.9V，缺省值为用户Code Option所选值

中断

l  最多17个中断源：Timer0~Timer4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK，CMP

l  外部中断INT0~2共3个中断向量、12个中断口，全部可设上升沿、下降沿、双沿中断

l  两级中断优先级可设

数字外围

l  GPIO

n  最大30个双向可独立控制的 I/O口，可独立设定上拉电阻

n  全部I/O具有大灌电流驱动能力（50mA）

l  内置WDT，可选时钟分频比

l  5个定时器Timer0~4

l  8路12位PWM

n  可设为独立模式或互补模式：独立模式下8路PWM共周期，占空比可单独设置；互补模式下可同时输出四组互补、带死区的PWM波形

n  输出波形可反向，可设为中心对齐型或边沿对齐型

n  支持故障检测机制

l  1个独立UART通信口UART0

l  3个UART/SPI/TWI三选一USCI通信口

l  集成16 ×16位硬件乘除法器

l  内建CRC校验模块

l  LCD/LED驱动器

n  LCD/LED驱动功能二选一，共用寄存器和I/O口

n  LED驱动： 4X 16段，LED segment口（P0~P3）源驱动能力四级可选

n  LCD驱动： 4X 16段

模拟外围

l  19路双模触控电路

n  高灵敏度模式可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

n  高可靠模式具有很强的抗干扰性，可通过10V动态CS测试

n  支持自电容方案和互电容模式

n  支持低功耗模式

n  全套开发支持：高灵活触控软件库，智能化调试软件

l  9路12位高速ADC

n  1MHz超高速采样时钟，采样到完成转换的总时间低至2μs

n  3种参考电压可选：内部的2.048V、内部的1.024V和V_DD

n  内部一路ADC可直接测量V_DD电压

l  1个模拟比较器

n  四路输入一路参考电压输入

n  比较电压16级可选（V_DD分压）

电源管理

l  Normal Mode：程序和HRC正常运行，电流功耗低至5.2mA (V_DD=5V, f_SYS=32MHz)

l  IDLE Mode：程序停止运行，电流功耗低至2.5mA (V_DD=5V)，可由任何中断唤醒

l  STOP Mode：HRC停振，可由 INT0~2、Base Timer和TK唤醒
