SC32F10TC7PJR
1 主要功能
工作条件
l 工作电压：2.0V~5.5V
l 工作温度：-40 ~ +105℃
EMS
l ESD
n HBM：MIL-STD-883J Class 3B
n MM：JEDEC EIA/JESD22-A115 Class C
n CDM：ANSI/ESDA/JEDEC JS-002-2018 Class C3
l EFT
n EN61000-4-4 Level 4
封装类型

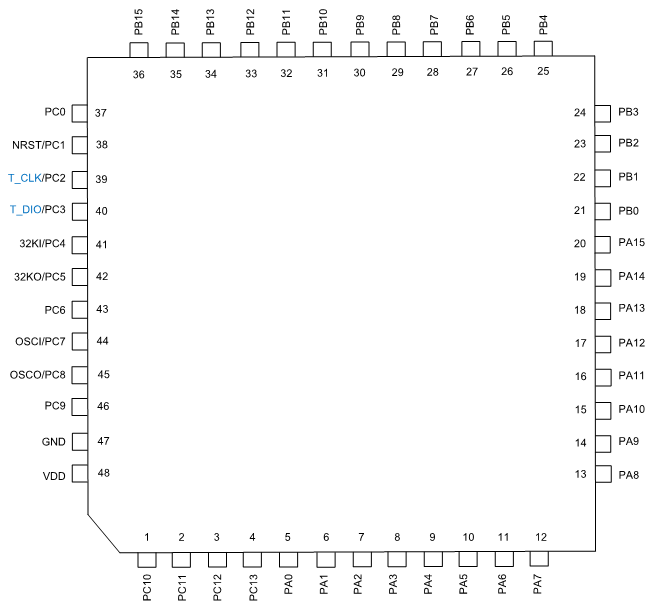

l 48 PIN: LQFP48 (7X7)
内核
l 带WIC（wakeup interrupt controller）模块
l 64 bits指令预取
l 自带乘法器
复位
l 上电复位POR
l 软件RST复位
l 通过外部NRST脚（PC1）低电平复位
l 看门狗（WDT）复位
l 低电压复位（LVR）
n 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、1.9V
n 缺省值为用户烧写Code Option所选值
总线
l 1个IOPORT
l 1个AHB
l 3个APB：APB0~APB2
省电模式
l IDLE Mode，可由任何中断唤醒
l STOP Mode，由 INT0~15、Base Timer、TK和CMP唤醒
1.1 存储
主存储区APROM
l 最大256 Kbytes APROM
l 可重复写入10万次
l 支持硬件读保护加密
l 支持硬件写保护：提供两段禁止IAP操作的区域，用户可通过Code Option设置项，最小设置单位为512 bytes（一个扇区）
系统存储区LDROM
l 2 Kbytes系统存储区，出厂固化BootLoader程序
SRAM
l 8 Kbytes Internal SRAM
l 支持从SRAM自举
96 bits unique ID
l 96 bits Unique ID定义在design option区域
1.2 BootLoader
l 硬件方式：系统存储区：2 Kbytes，出厂固化BootLoader程序
l 软件方式：支持中断向量表重映射，可从APROM区域灵活划分出用户BootLoader程序运行区
1.3 烧写和仿真
l 烧录方式支持ICP / ISP / IAP
l 2线JTAG / SWD烧写和仿真接口
l 加密状态下不支持仿真功能
1.4 时钟源
内建高频64MHz高频振荡器（HIRC）
l 可作为系统时钟源
l 系统上电默认时钟频率fSYS为fHIRC/2
l 二分频后可作为PLL时钟源
l 频率误差：跨越 (2.0V~5.5V) 及 (-40 ~ 105℃) 应用环境, 不超过 ±1%
l 可通过32.768kHz外接晶振进行自动校准，校准后HIRC精度可无限接近外接32.768kHz晶振的精度
内建低频 32kHz 低频振荡器（LIRC）
l 可作为系统时钟源
l 固定为WDT 时钟源，WDT使能后此时钟源必开启
l 可作为Base Timer时钟源
l 可作为LCD/LED时钟源
l 频率误差：跨越 (4.0 ~ 5.5V) 及 (-20 ~ 85℃) 应用环境，经寄存器修正后频率误差不超过±4%
可外接2~16MHz高频晶振（HXT）
l 可作为系统时钟源
l 可作为PLL时钟源
l 用户可以选择外接晶振振荡频率<12MHz或≥12MHz
可外接32.768 KHz低频晶振（LXT）
l 可作为系统时钟源
l 可作为Base Timer 时钟源
l 可作为LCD/LED时钟源
l 可外接32.768kHz振荡器
l 可通过LXT对HIRC进行自动校准
PLL
l 可作为系统时钟源
l PLL时钟来源可选HIRC/2或HXT
l 输出PLLRCLK最高可到64MHz，可作为系统时钟
1.5 中断源
l 提供27个中断源
l 四级中断优先级可设
n 16个INT中断源，共占用4个中断向量
n INT经切换设置后可覆盖到所有的GPIO管脚
n 全部INT可设为上升沿、下降沿、双沿中断，且均有独立对应中断标志位
n 软件置起相应中断标志位，可触发进入相应的中断
1.6 数字外围
最大46个双向可独立控制GPIO
l 可独立设定上拉电阻
l 全部IO源驱动能力分四级控制
l 全部IO具有大灌电流驱动能力（50mA）
看门狗WDT
l 内置WDT，溢出时间3.94~500ms可设
Base Timer（BTM）
l 时钟源LXT和LIRC可选
l 中断频率间隔15.625ms ~ 32s可选
l 可唤醒STOP Mode
8个16位定时/计数器（TIM）Timer0~Timer7
l 16位递增、递减、递增/递减自动重载计数器
l 支持上升沿/下降沿捕获，可实现PWM duty和周期捕获
l TIM1~7可通过Tn端口提供duty可单独调的PWM：TnPWMA
l TIM0可通过TnEX端口提供duty可单独调的PWM：TnPWMB
l TIM1/2/6的定时器溢出及捕获事件可触发DMA请求
l TIM2/3/7的Tn管脚支持重映射
8路16位高级PWM0
l 时钟源可以选择到64MHz
l 共用周期、占空比单独可调
l 带死区、可互补PWM输出
l 支持故障检测
29路8位LEDPWM
l 共用周期、占空比单独可调
l 支持中心对齐模式
l 支持故障检测
4个独立UART通信口UART0~3
l UART2可以映射到另外一组IO
l 独立波特率发生器
l 支持从STOP Mode唤醒
l 三种通讯模式可选：
n 模式0，8位半双工同步通信模式
n 模式1，10位全双工异步通信
n 模式3，11位全双工异步通信
l UART0和UART1支持DMA请求
l UART2和UART3不支持DMA请求
两个独立SPI通信口 SPI0/SPI1
l SPI0
n 提供16位8级FIFO，收发独立
n 可映射到另外两组IO
n 支持DMA
l SPI1
n 可映射到另外一组IO
n 支持DMA
两个独立TWI通信口 TWI0/TWI1
l 可配置为主模式或从模式
l 从模式下支持时钟延展
l 通信速率高达1Mbps
l TWI0支持DMA
内建CRC校验模块
l 初始值可设，默认为0xFFFF_FFFF
l 多项式可编程，默认为0x04C1_1DB7
l 支持8/16/32bit数据单元
LCD/LED驱动
l 时钟源LXT和LIRC可选
l LCD/LED二选一，共用寄存器和IO口
l LED
n 8 X 24、6 X 26、5 X 27、或4 X 28段LED驱动
n LED segment口源驱动能力分四级控制
n 寄存器与32路LEDPWM共用，可通过中心对齐的PWM波形实现LED替代驱动及灰度调整
l LCD
n 8 X 24、6 X 26、5 X 27、或4 X 28段LCD驱动
n LCD电压输出口分压电阻阻值可选
n 两种偏置电压可选：1/3和1/4
n 波形模式Type A和Type B两种可选
n 帧频三档可选：Type A模式下32 Hz~128 Hz
DMA
l 4个可独立配置的通道
l 每个DMA通道可向其它通道发送DMA请求
l 数据宽度支持字节，半字，字
l 24个DMA请求源，四个请求优先级
l 支持源/目标地址自动增加或固定
l 支持单次和批量传输方式
l 传输方式支持：内存到内存、内存到外设、外设到内存、外设到外设
1.7 模拟外围
32路高灵敏度触控电路
l 仅SC32F10T系列支持
l 通道可以并联扫描
l 支持自电容模式和互电容模式
l 支持低功耗模式
l 支持快速唤醒STOP Mode
l 可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用
l 全套开发支持：高灵活触控软件库，智能化调试软件
模数转换器ADC
l 精度：14位
l 最多支持13路通道
l 外部12路ADC采样通道与IO口其它功能复用
l 内部一路ADC可直接测量VDD电压
l ADC的参考电压有4种选择： VDD以及内部2.048V 、1.024V或2.4V
l 可设ADC转换完成中断
l 支持单通道连续转换模式
l 支持DMA
模拟比较器CMP
l 四个模拟信号正输入端CMP0~CMP3
l 负端输入电压可选择CMPR引脚或内部VDD分压的15档比较电压中的一种
l CMP中断可唤醒STOP Mode
